쿠버네티스 클러스터에서 프로메테우스 metric을 그라파나 data source 로 사용하기 - 3

진행할 작업



1.시각화 영역에서 데이터의 모든 Labels가 아닌 특정 노드에 대한 정보만 확인할수 있도록 수정할 계획

2. 사용중인 용량 / 전체 용량을 하나의 시각화(Gauge)로 출력할 계획

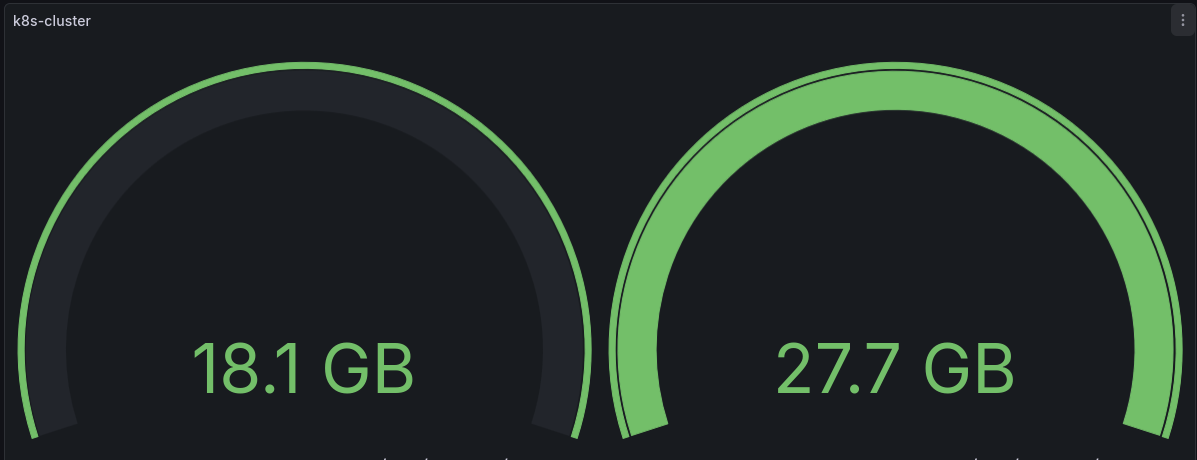

-인스턴스 label만 출력되게 하기

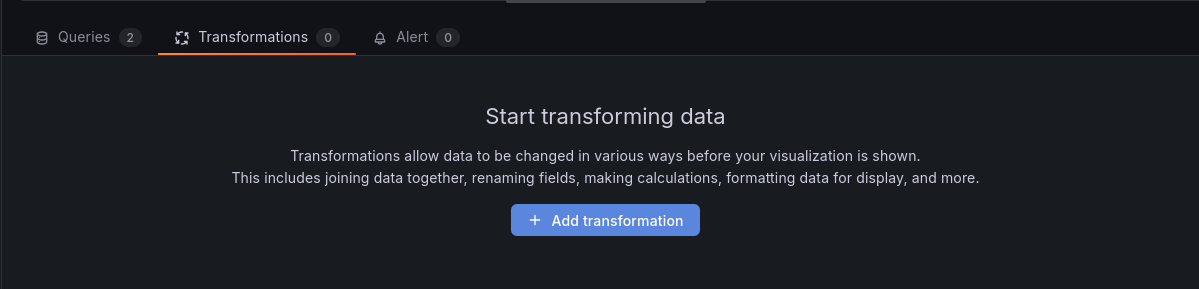

Transformation -> Add transformation

맨 우측 Labels to fields 선택

instance 선택

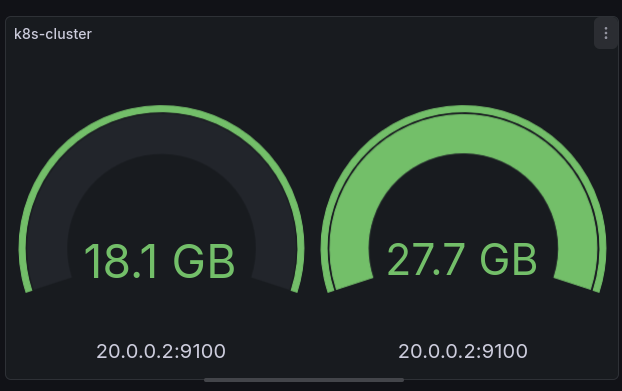

instance 정보만 출력

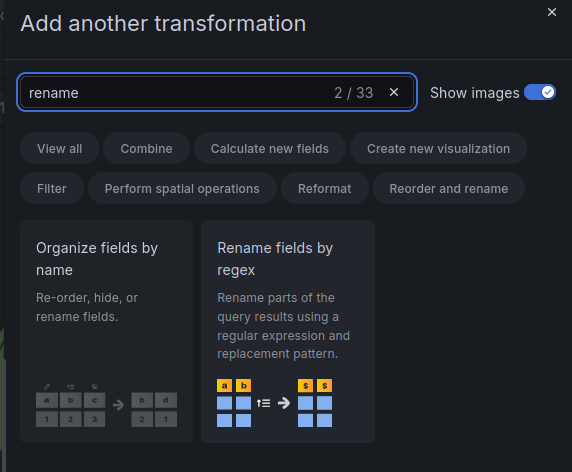

Rename fields by regex를 사용하여

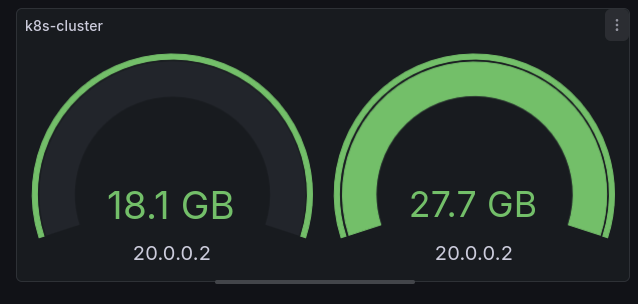

정규식으로 포트번호를 제외한 ip만 확인할수 있도록 할수 있음

-하나의 gauge에서 디스크 사용량을 확인할수 있도록 하기

#쿼리문
100 * (
  1 -
  last_over_time(
  node_filesystem_avail_bytes{
    instance="20.0.0.2:9100",
    mountpoint="/",
    fstype!~"tmpfs|overlay|squashfs"
  }[5m])
  /
  last_over_time(
  node_filesystem_size_bytes{
    instance="20.0.0.2:9100",
    mountpoint="/",
    fstype!~"tmpfs|overlay|squashfs"
  }[5m])

)

 쿼리문을 하나만 남기고 위의 쿼리를 입력

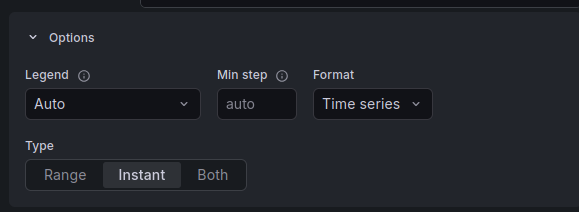

쿼리문 옵션을 Instant로 설정

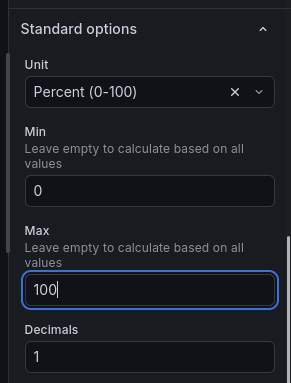

gauge 설정 화면의 Standard options을 위와 같이 설정

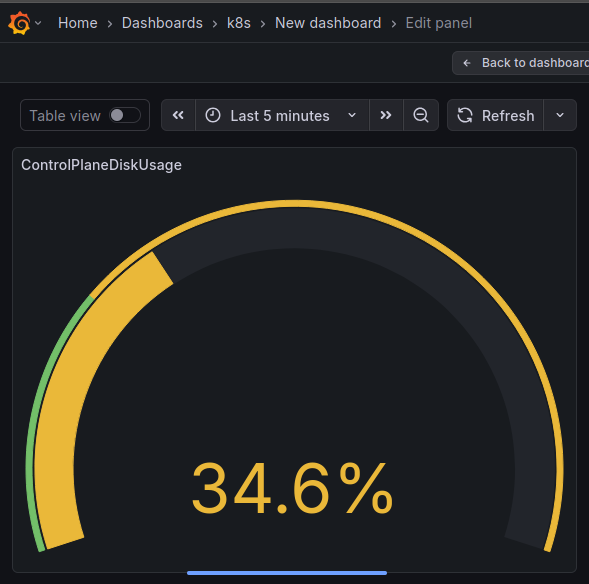

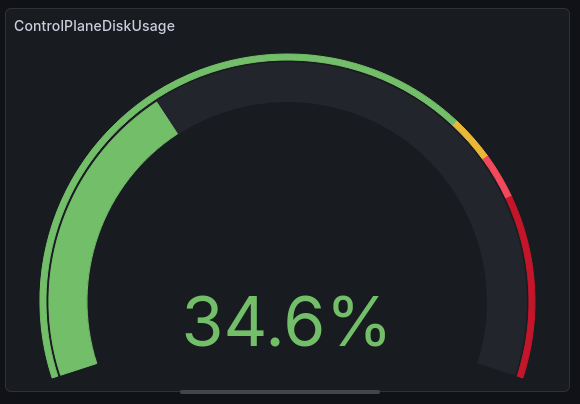

출력 화면

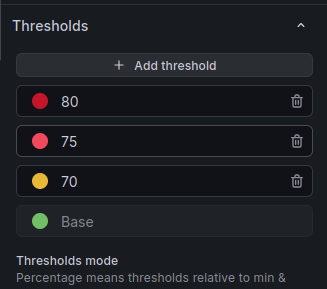

threshold를 설정하여
사용가능한 용량에 따라
색이 변하도록 할수 있음
