[network] layer 3 switch에서 int vlan간의 라우팅 설정하기

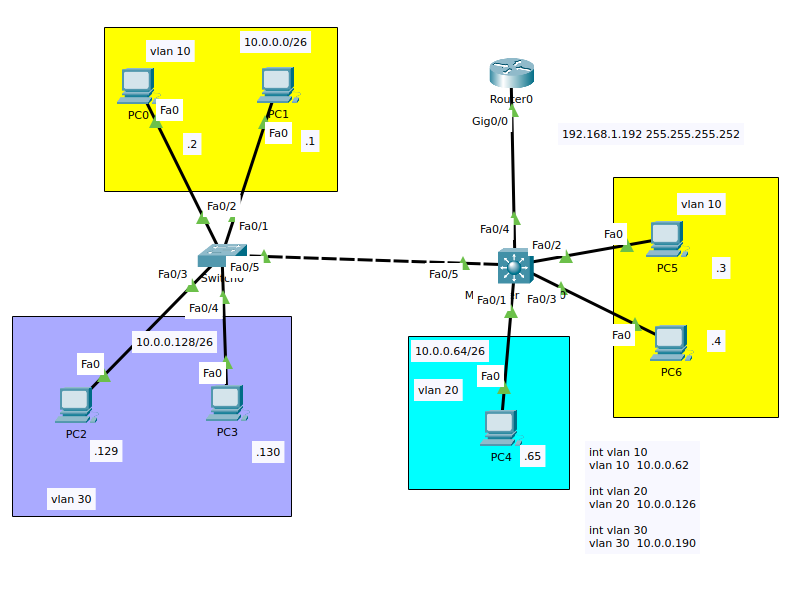

오늘의 lab.











layer 3 스위치의 int vlan 설정은 위와 같다.











vlan 10에 있는 pc0에서

vlan 20에 있는 pc4로

ping을 보내려고 한다.

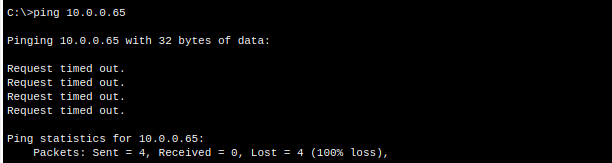

ping을 보내면 위와 같은

결과가 나오게 된다.

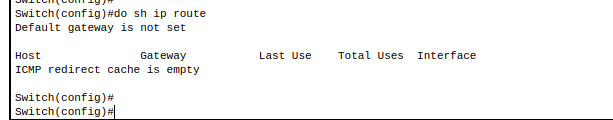

Router 0와 연결되어 있는

multilayer switch의 routing table을

확인해 보면은







위와 같이 아무런 정보도 없는 것을

확인할수 있다.





multilayer switch에서 ip routing

명령어를 입력해 주어서

routing을 할 수 있도록

설정해 준다.

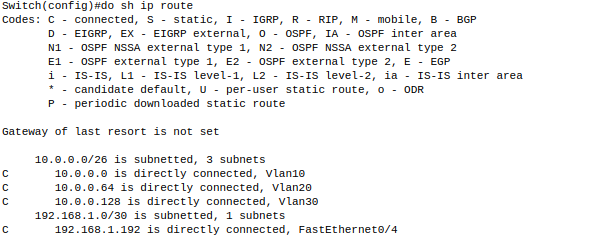

ip routing 명령어를 입력하고 난 다음에

    라우팅 테이블을 확인해 보면은

위와 같이 라우팅 테이블이

활성화 된것을 확인할 수 있다.

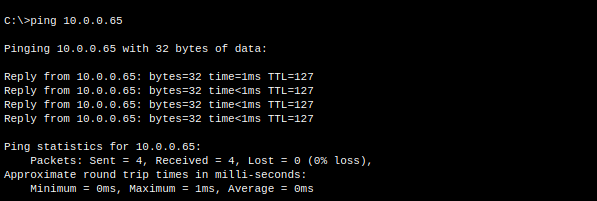

다시 ping을 보내면

reply 패킷이 정상적으로

돌아오는 것을 확인할수 있다.





결론

Multilayer switch에서 다른 inter-vlan간의

routing을 하기 위해서는 ip routing

 이라는 명령어를 사용해서

routing 기능을 활성화 해주어야

한다.



후기

router는 라우팅을 위한 장비이기 때문에

Multilayer Switch와 같이 별도의 설정을 해주지

않아도,  routing을 할 수 있다.

 그리고,  router의 라우팅 테이블에서는

인터페이스에 ip주소를 할당하고

 다른 라우터와 연결한뒤

interface를 활성화 해주면은



C 192.168.1.0/24 is directly connected, GigabitEthernet0/0/0

L 192.168.1.2/32 is directly connected, GigabitEthernet0/0/0

이런식으로 해당 인터페이스와 연결된 네트워크 대역이 연결되어있고,

할당한 Ip와 인터페이스가 연결되어 있다고 되어있다.



 하지만 multilayer switch에서는

ip routing 명령어를 사용해서

라우팅 기능을 활성화 해주면은

inter-vlan에 할당한 ip와 vlan이

연결되었다고 되어있다.

이러한 것들이 아직은 조금

낯설게 느껴진다.



익숙해 질때까지는

네트워크와 조금더 친근해 질 수 있도록

해야겠다.
