[network] 스위치 가상 인터페이스와 vlan간의 관계



Layer 3 Switch에 vlan 10 가상 인터페이스를 생성하였다.





하지만 아직 vlan 10이 스위치에 존재하지 않으므로

state나 protocol이 up이 되지 않는다.











vlan 10을 생성하면은 state가 up 상태로 변경된다.









int g0/1 인터페이스를 access mode로 설정하고,

vlan 10을 사용하도록 설정







int vlan의 상태가 up으로 변경이 되었다.







int g0/1가 vlan 10을 사용하지 않도록 설정









switchport mode trunk 명령어를 입력하니 에러 발생

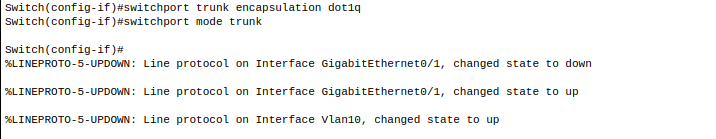

dot1q로 캡슐화 하라는 명령어를 입력해준다.







int vlan 10의 state와 protocol이

up 상태로 변경

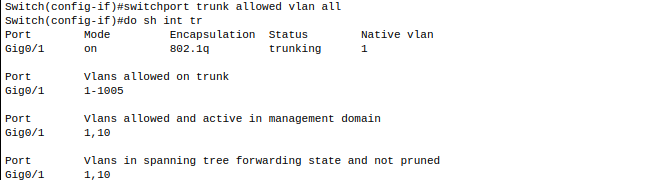

sh int tr  명령어를 입력하기 vlan 1,10 이 allowed vlan으로 되어 있다.





allowed vlan all을 입력하면 switch에 존재하는 모든

vlan들이 통과할수 있게 해주는거 같다.







ps.

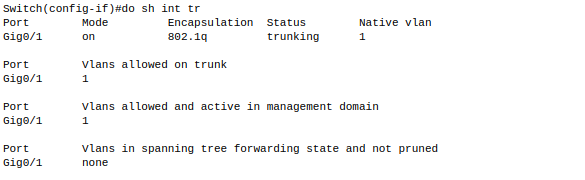

vlan 1만 허용하도록 변경



vlan 1 만 허용하도록 변경 되었다.

-> int vlan 10의 상태에 아무 변화가 없다.







trunk 모드 해제





trunk 모드를 사용중인 인터페이스가 없다.







int vlan 10은 아직도 up/up 상태이다.

-> 왜 이렇게 되는지는 잘 모르겠다.





후기

Multilayer switch에서 가상 인터페이스를 사용하기

위해서는 해당 가상 인터페이스와 상응하는 vlan을

생성해 주어야 하고, 해당 vlan을 사용하는

access 혹은 trunk 인터페이스가 있어야 한다.



결론

가상 인터페이스와 vlan 그리고 물리 인터페이스의

관계를 다시 한번 정리 할 수 있었다.
