[Network] STP (Spanning Tree Protocol) - 4

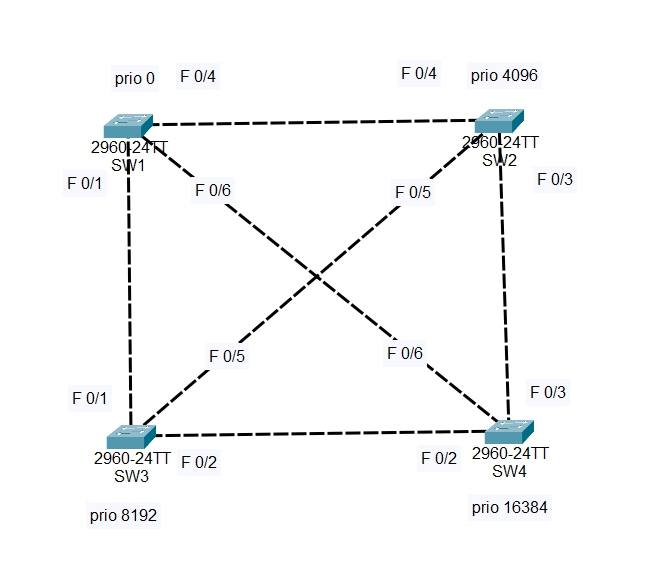

오늘의 lab





아래의 명령어를 입력해서 스위치들의 priority를 설정해 준다.



spanning-tree vlan 1 priority 우선순위 번호















priority가 0인 스위치가 루트 스위치가 되고,



루트 스위치를 제외한 스위치에서

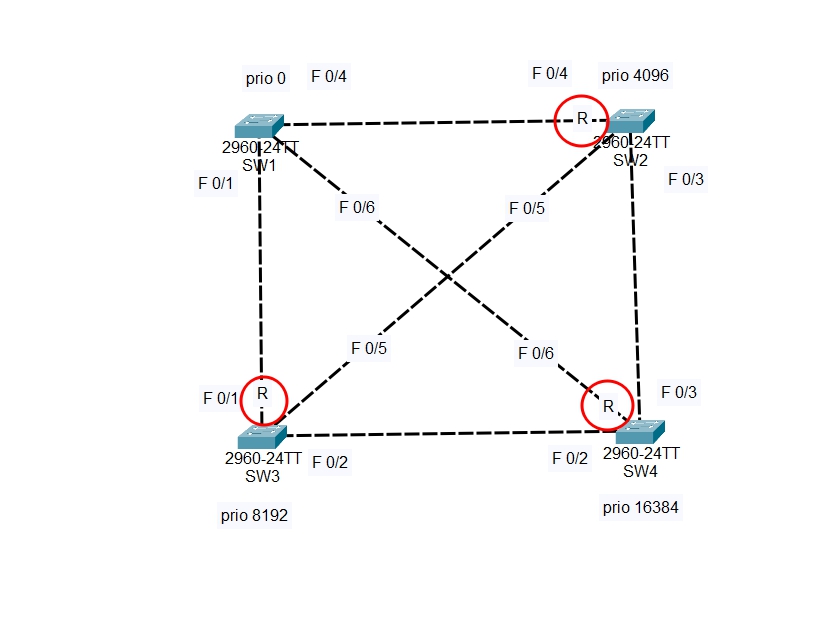

root port 선정

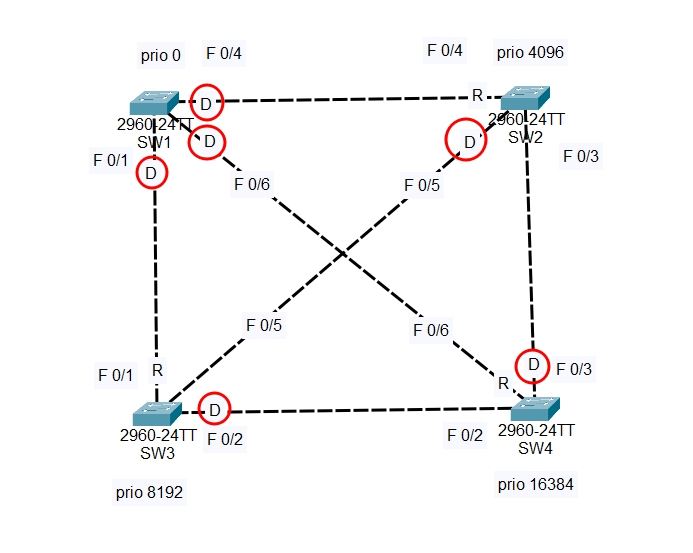

루트 스위치를 포함한 모든 스위치에서 designate port 선정

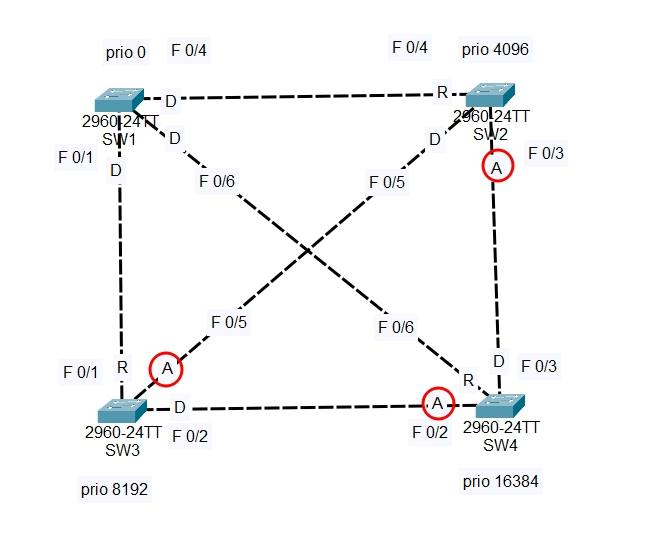

마지막으로 alternate 포트를 선정

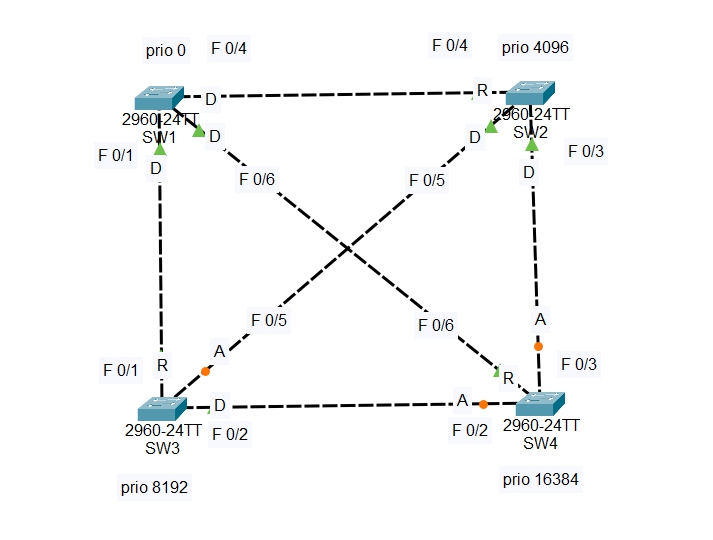

결과
