[Network] STP (Spanning Tree Protocol) - 2



포트 종류 결정과 관련한 내용은 이전의 포스트를 참고



https://cloudinfrastructure.tistory.com/75

[Network] STP (Spanning Tree Protocol) - 1

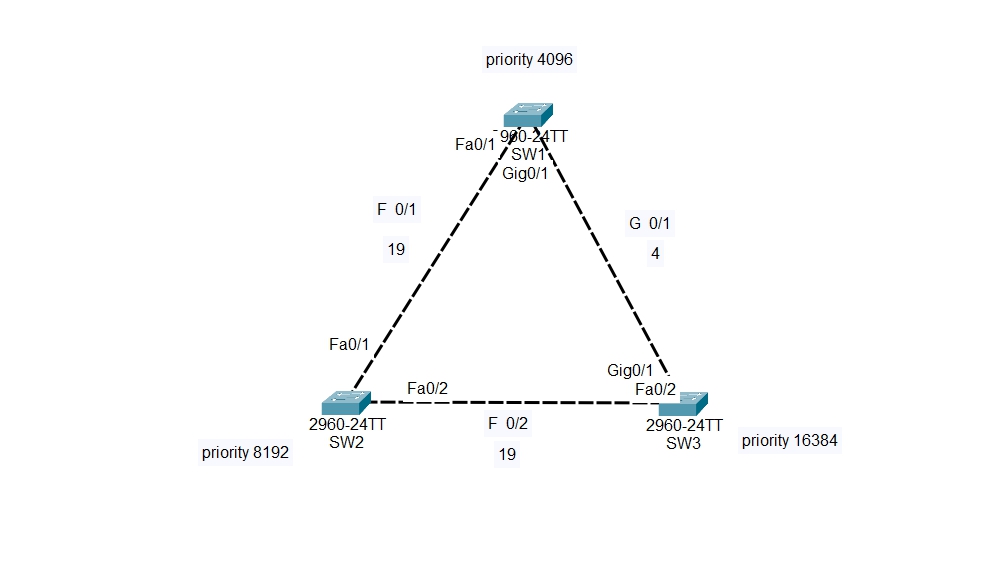

오늘의 lab





mac 주소를 bridge id로 사용하는 것이 아닌 priority number를 부여하였다.

---> proiority number가 낮을수록 우선순위가 높다.





priority number 부여 명령어

spanning-tree vlan 1 priority 4096





ps.

fast ethernet의 path cost는 19

gigabit ethernet의 path cost는 4 이다.

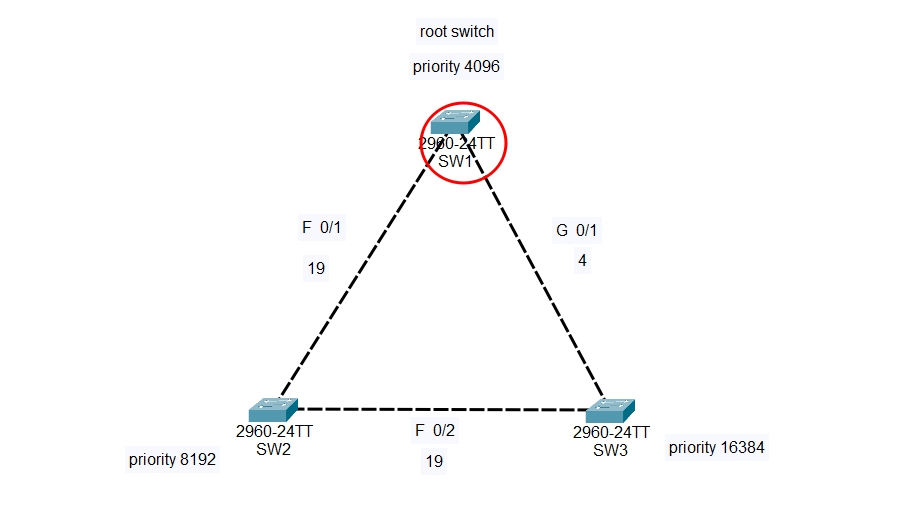

priority number가 가장 낮은 스위치를 루트 스위치로 선정

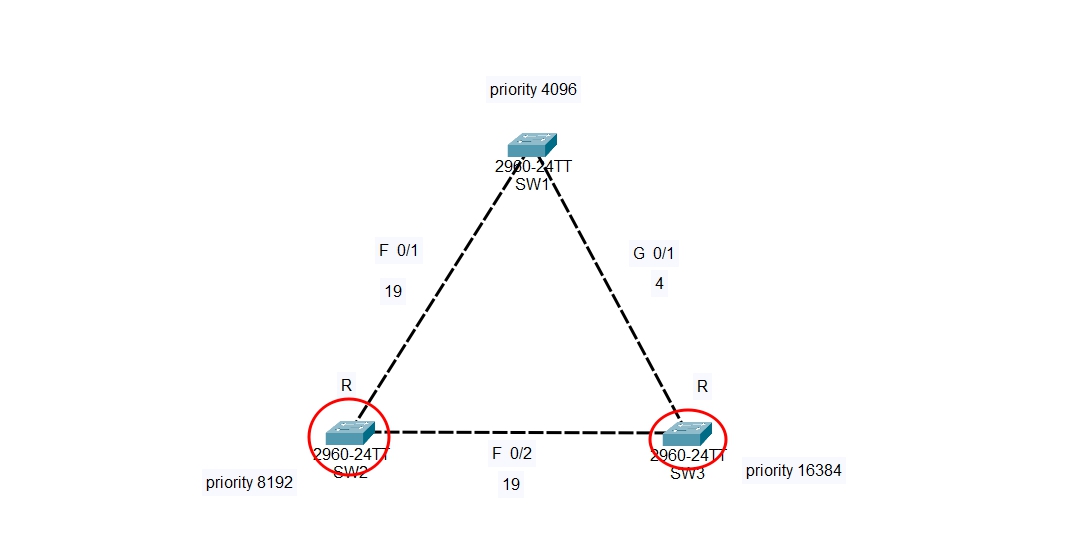

root switch를 제외한 다른 스위치들의 root port 선정

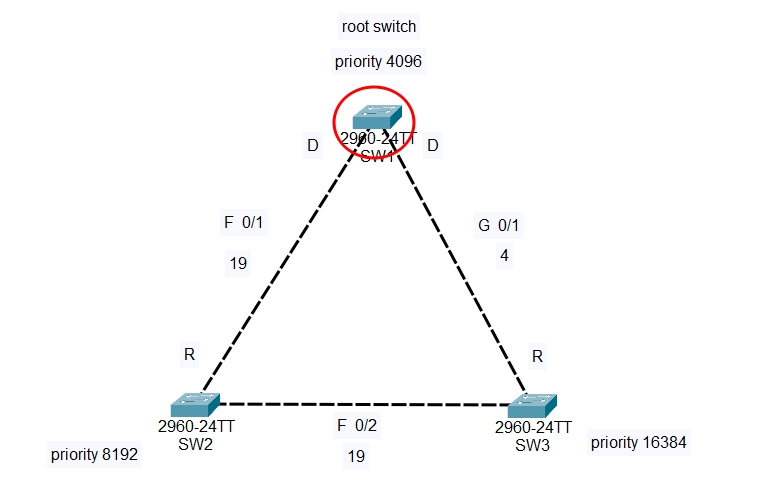

---> root switch의 모든 포트는 designate 이므로

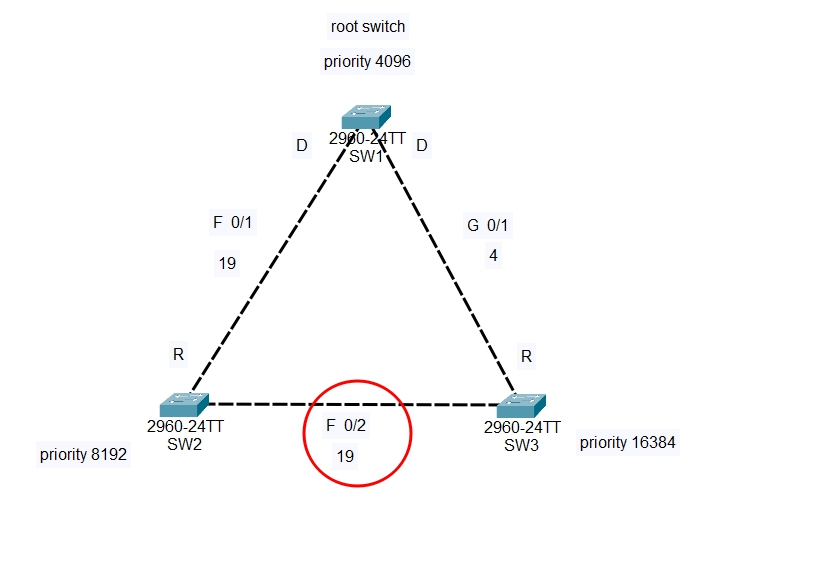

스위치들의 designate 선정







이구간의 designate 포트는 해당 구간 기준 root switch 까지의 path cost 가 가장 낮은

쪽의 포트를 선정

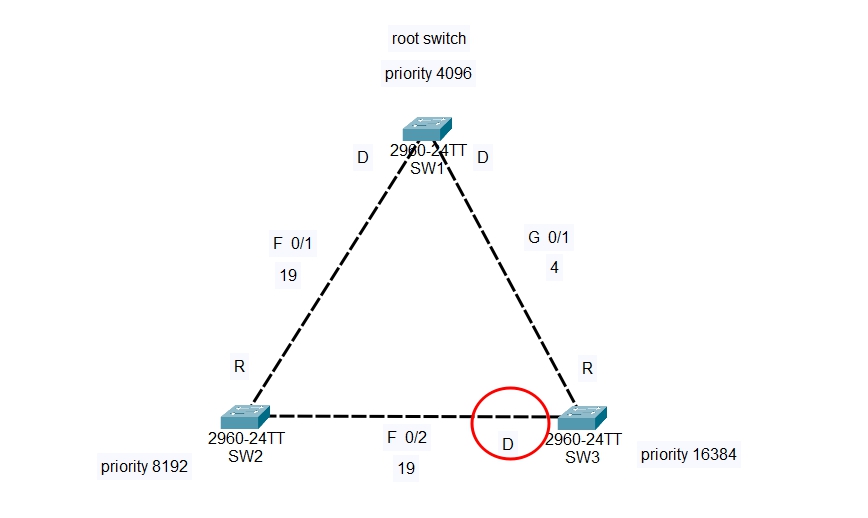

pathcost 가 4인 쪽의 포트를 designate 포트로 할당

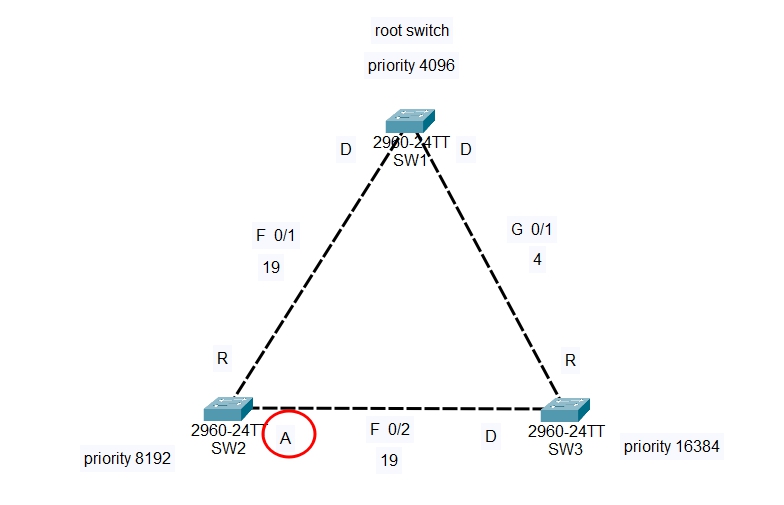

마지막 남은 포트를 block port로 지정

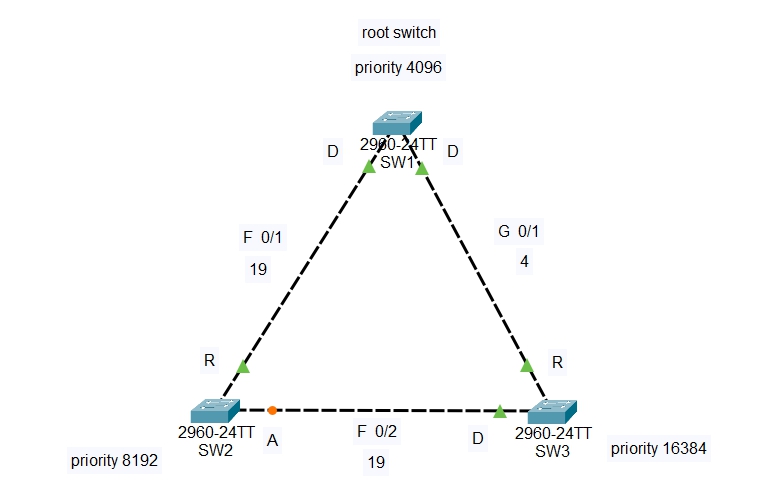

결과확인
