[Network] STP (Spanning Tree Protocol) - 1





STP (Spanning Tree Protocol) 은 루프를 방지하는 프로토콜



자세한 사항은 아래의 링크를 참고



https://blog.naver.com/4glac/223001098478

STP(Spanning Tree Protocol)







요약

기준 1. path cost

기준 2.인접스위치의 bridge id가 낮은순

기준 3. 인접 스위치의 port id가 낮은순

기준 4. 본인 현재 스위치의 port id가 낮은 순





알아두자

스위치 사이의 구간을 세그먼트라고 한다.

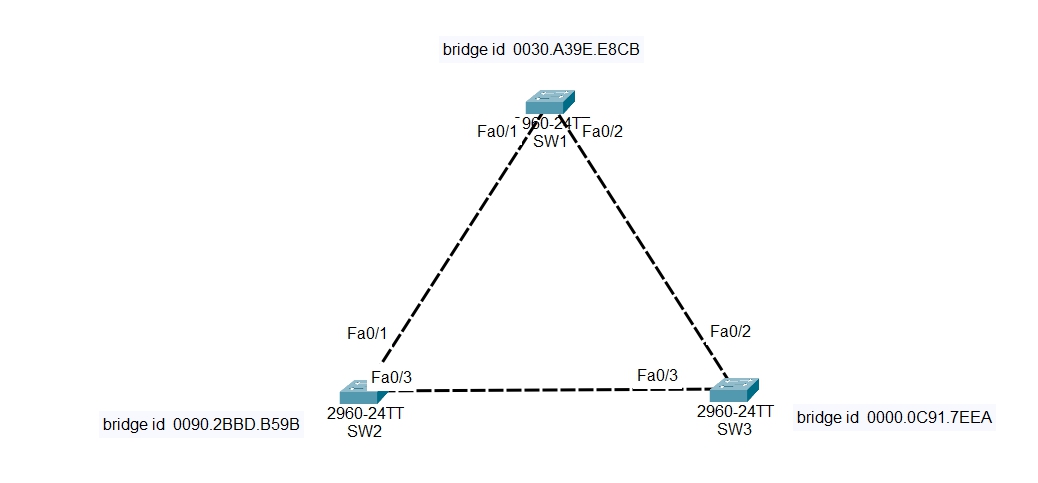

오늘의 lab

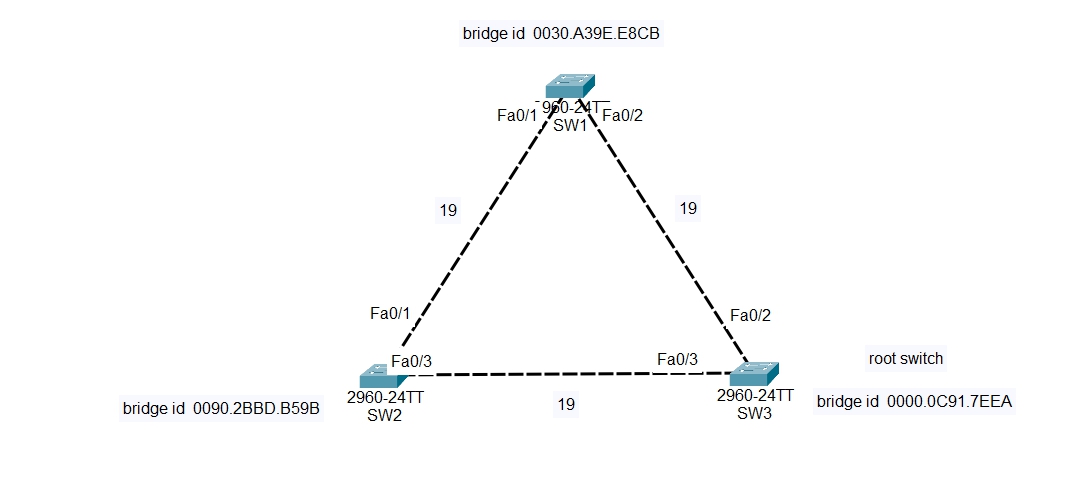

bridge id가 가장 낮은 스위치가 root switch로 선발된다.

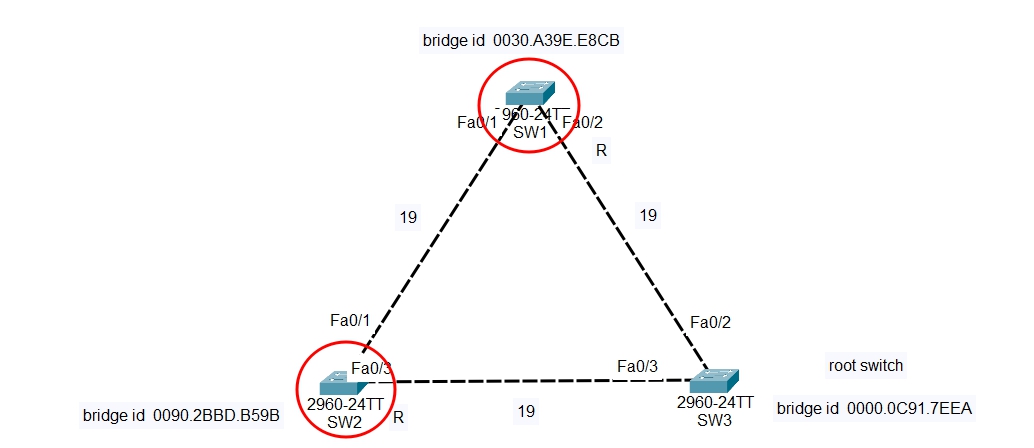

각각의 스위치에서 root 스위치와 가까운 포트를 root port로 선발

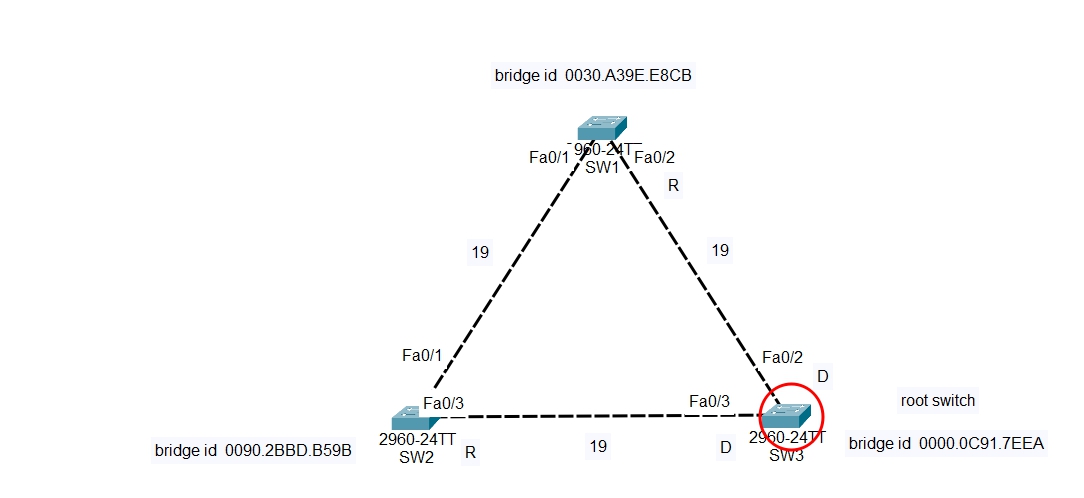

root 스위치의 모든 포트를 designate 포트로 지정

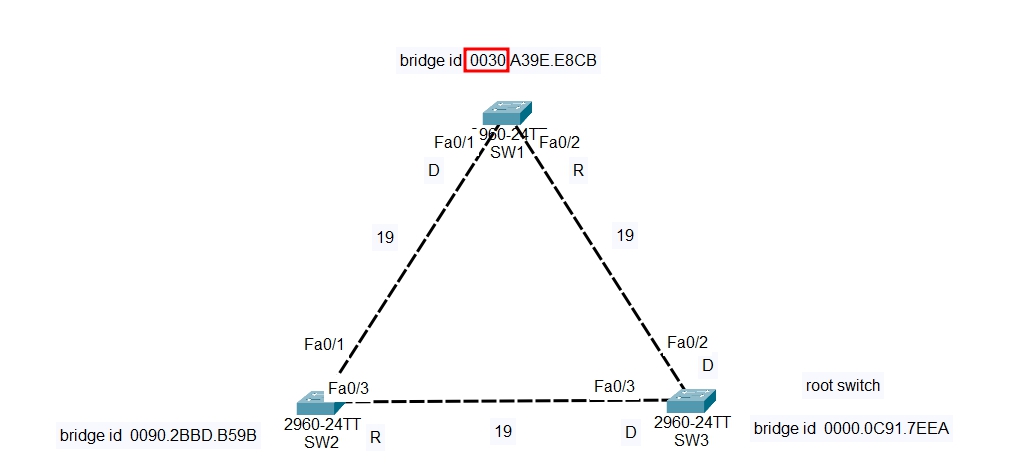

SW1과 SW2는 root swtich 까지의 거리가 같다.

이때는 스위치의 bridge id가 낮은 곳의 포트가

designate 포트가 된다.

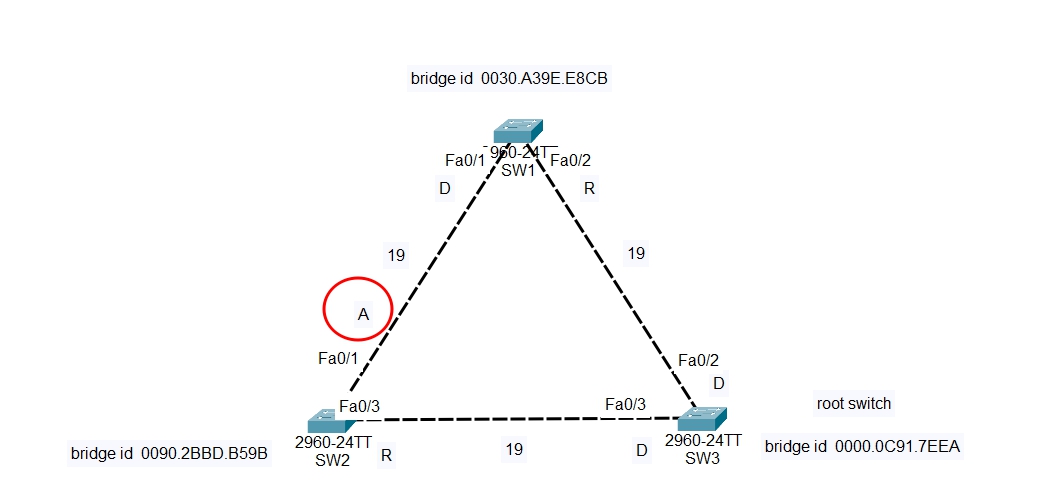

마지막으로 남은 포트가 alternate port 즉, block port가 된다.

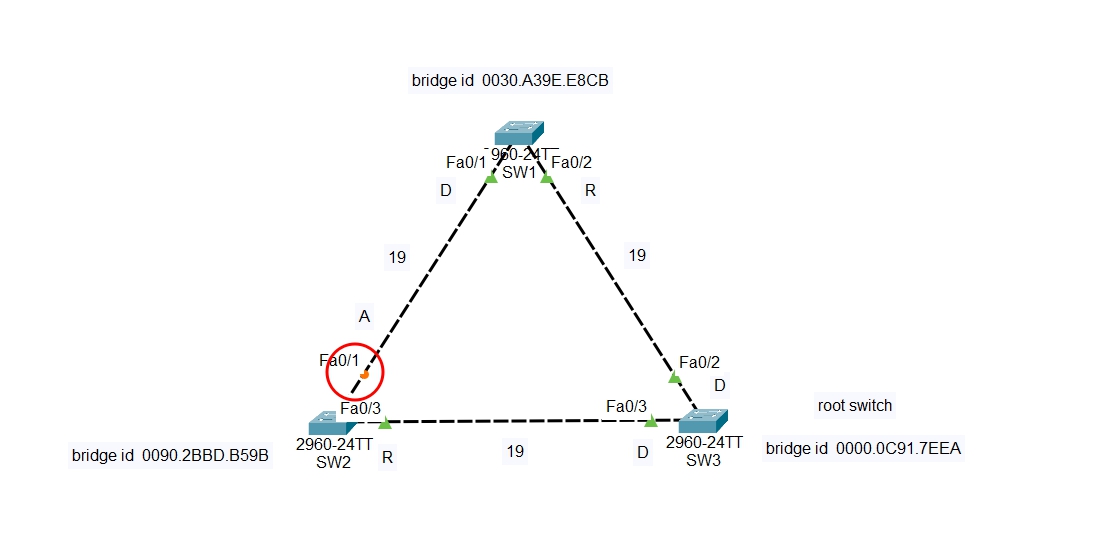

결과 확인
