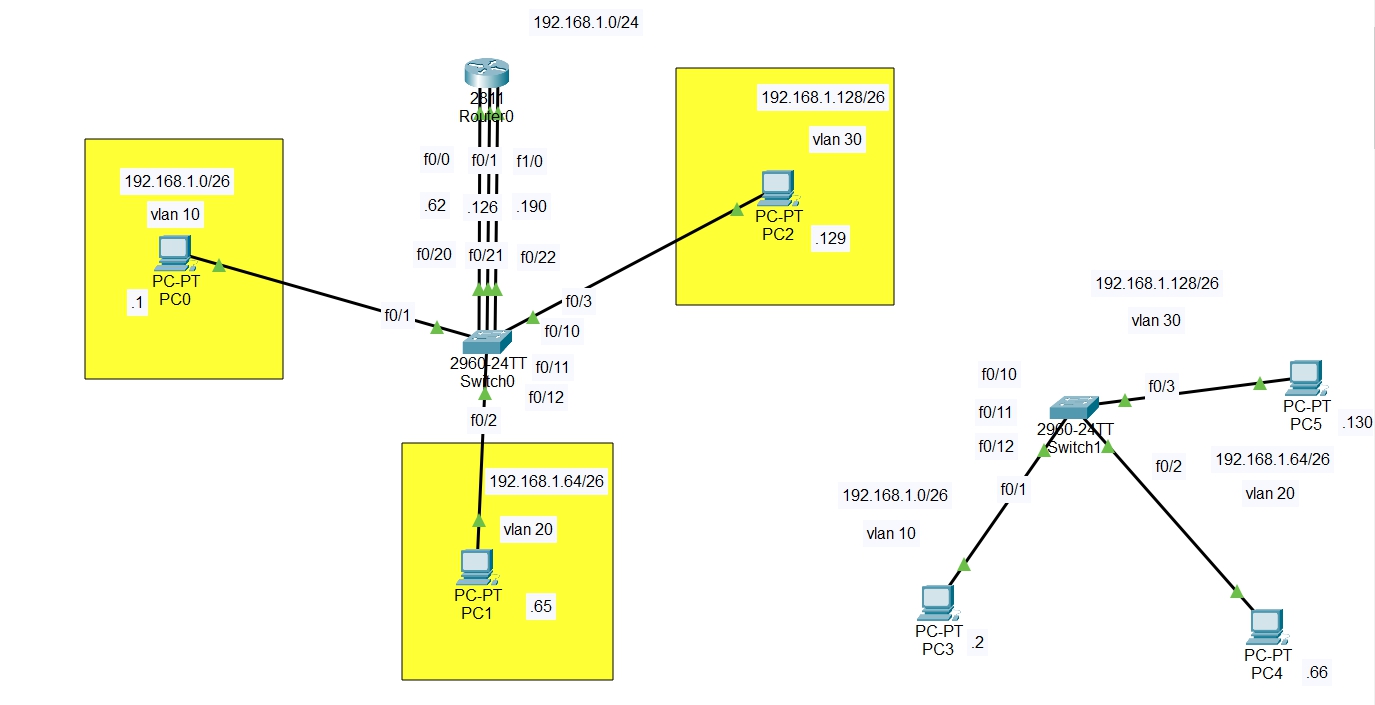

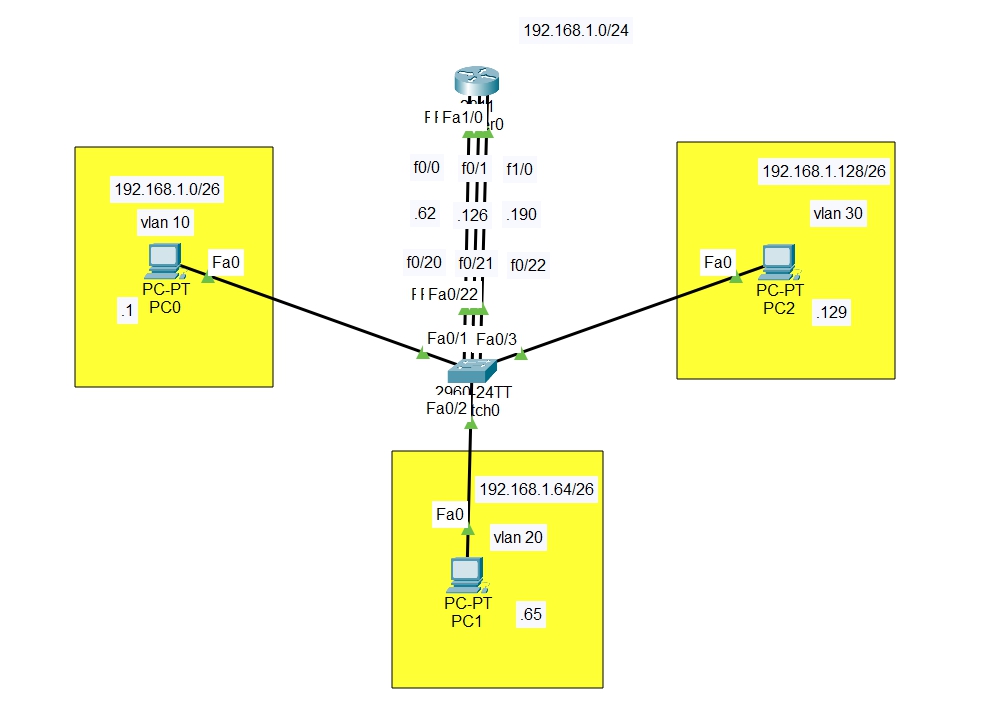

오늘의 lab
router 설정 현황

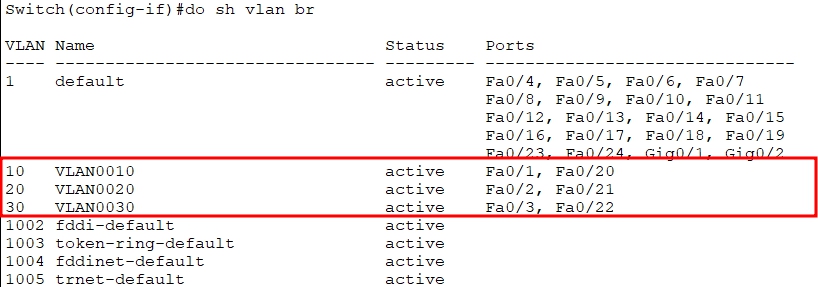

switch vlan 설정 현황

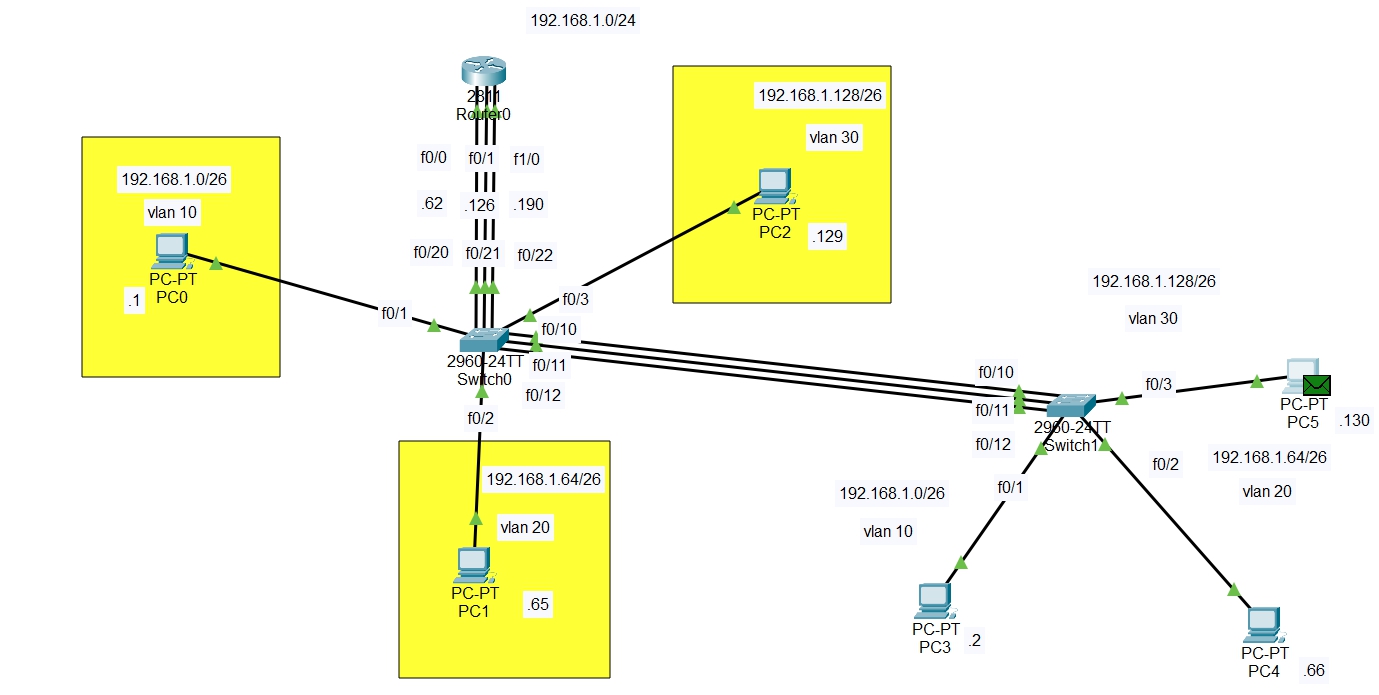

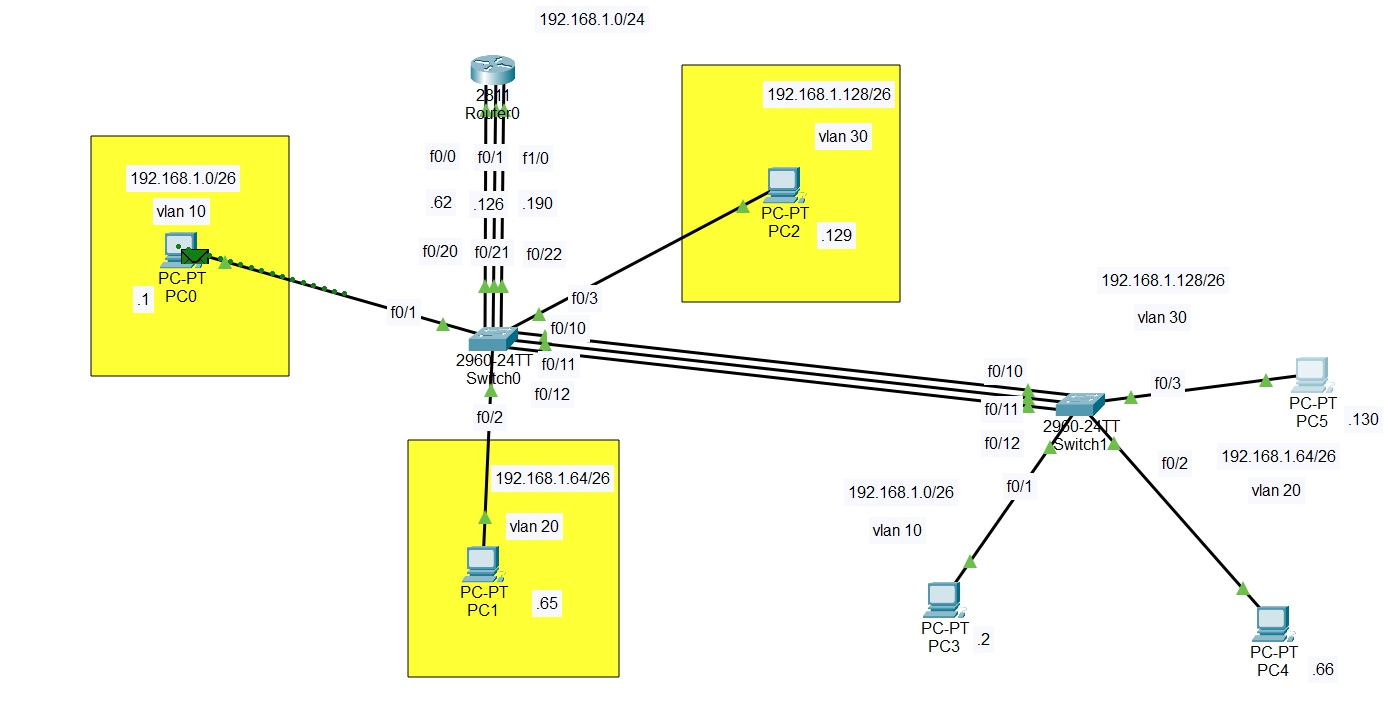

핑 출발

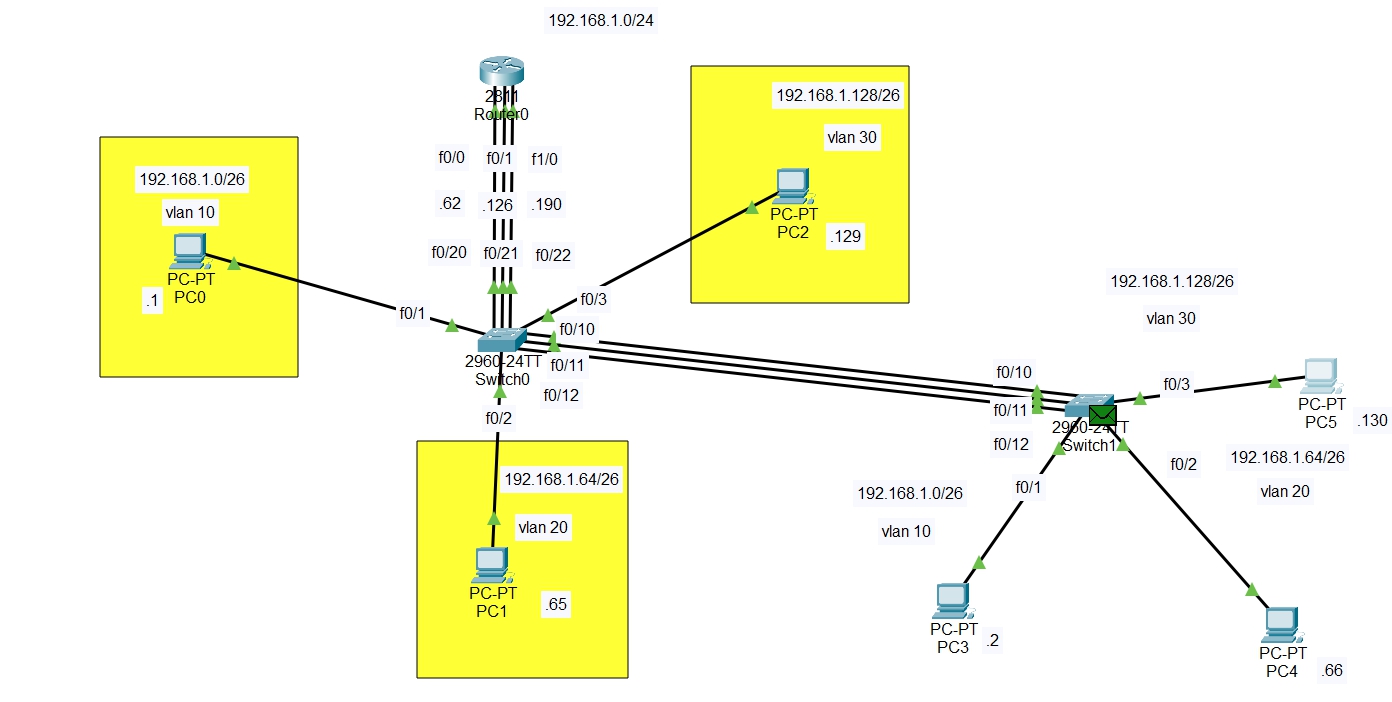

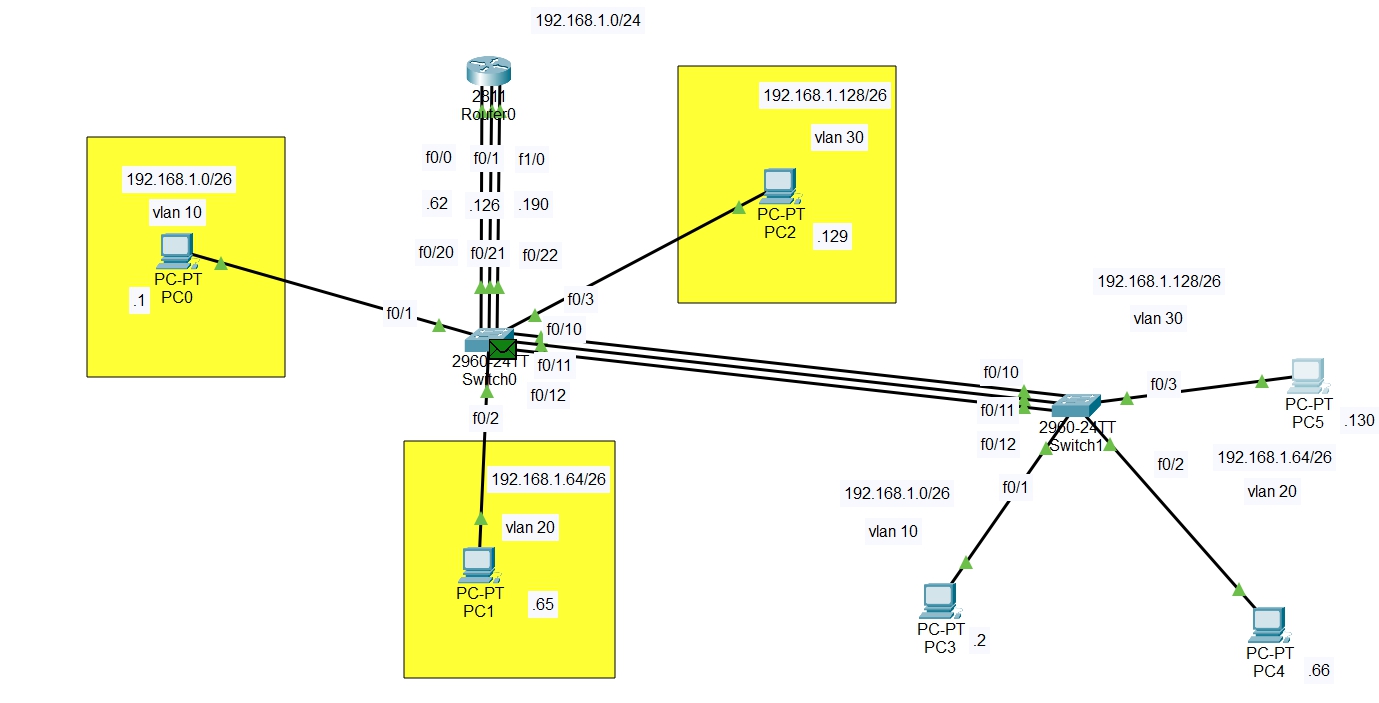

스위치1 도착

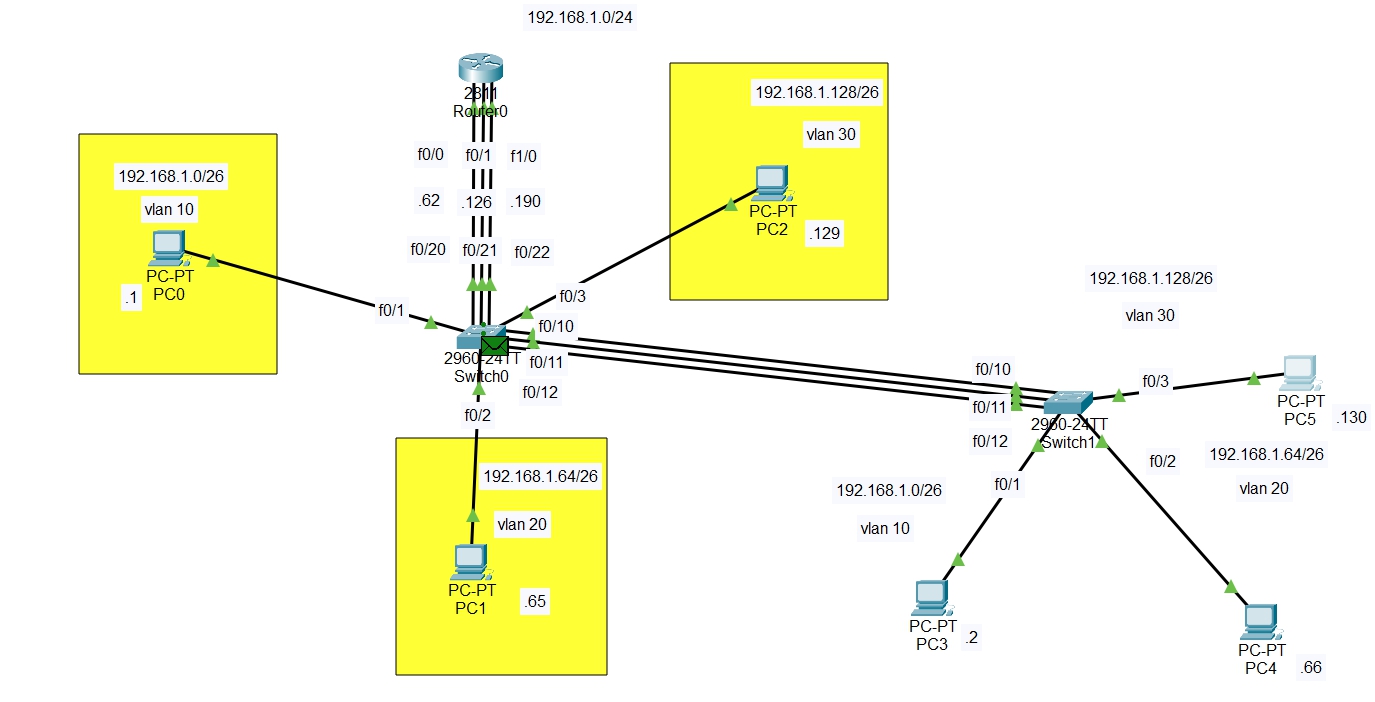

스위치0 도착
router0 도착
다시 스위치0 으로
목적지 도착
패킷은 목적지까지 잘 도착했으나
switch0과 switch1 사이에 연결된
선이 너무 복잡한거 같다.
지금은 많지 않지만 만약
10개 혹은 100개라면
관리하기가 힘들겠다는
생각이 든다.
이럴때
사용할수 있는 기술이
"trunking" 이다.
오늘의 lab-2

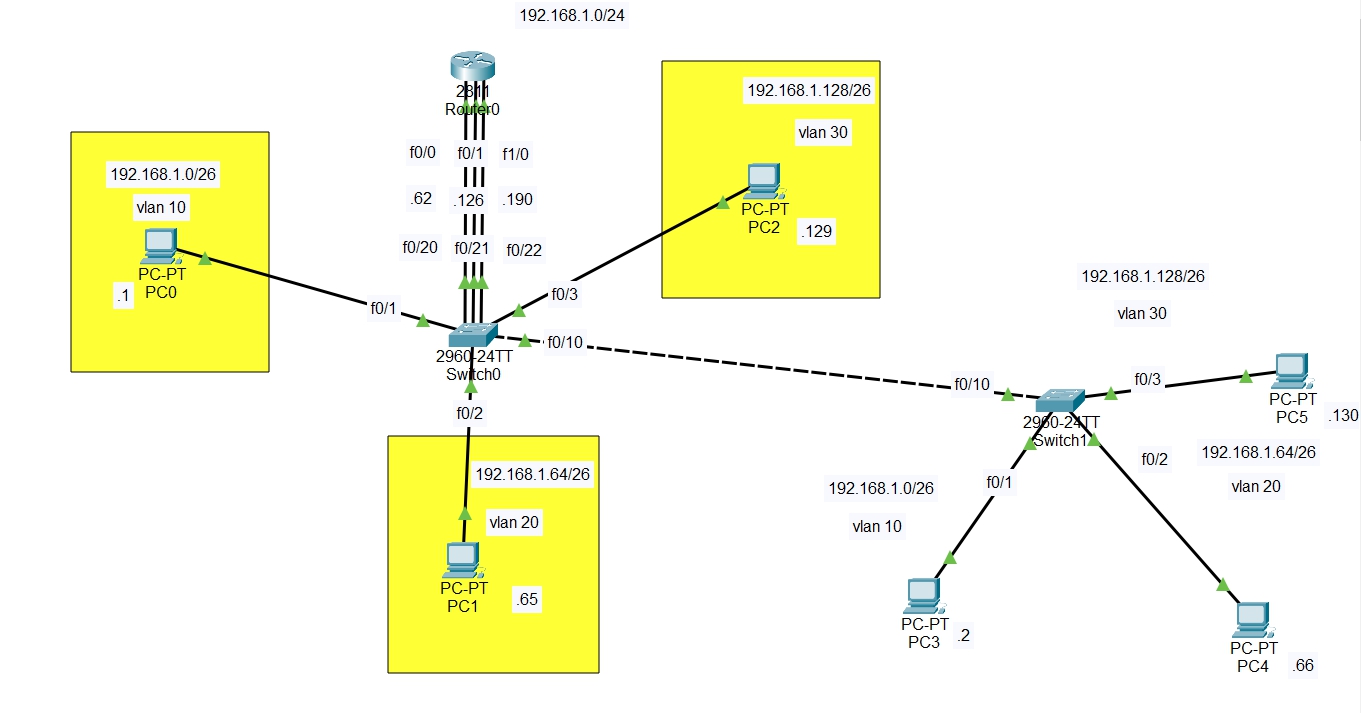

먼저 기존의 연결 없앤다.

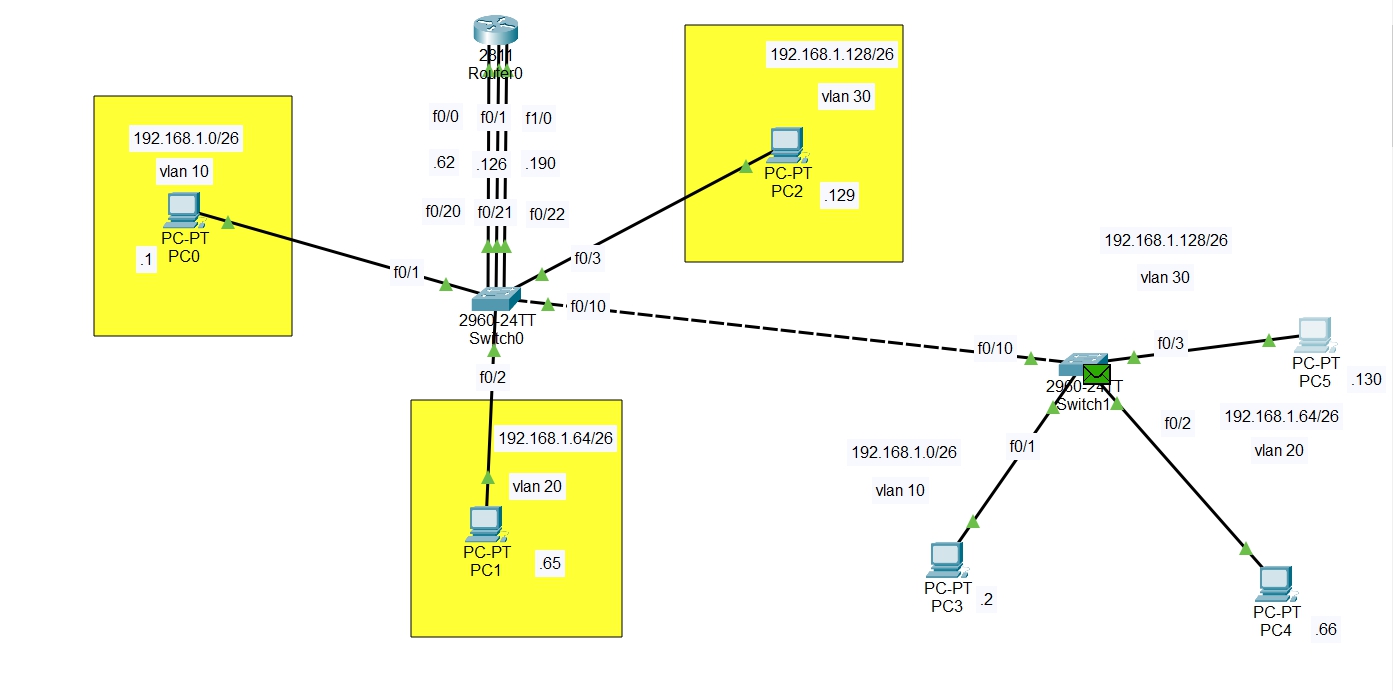

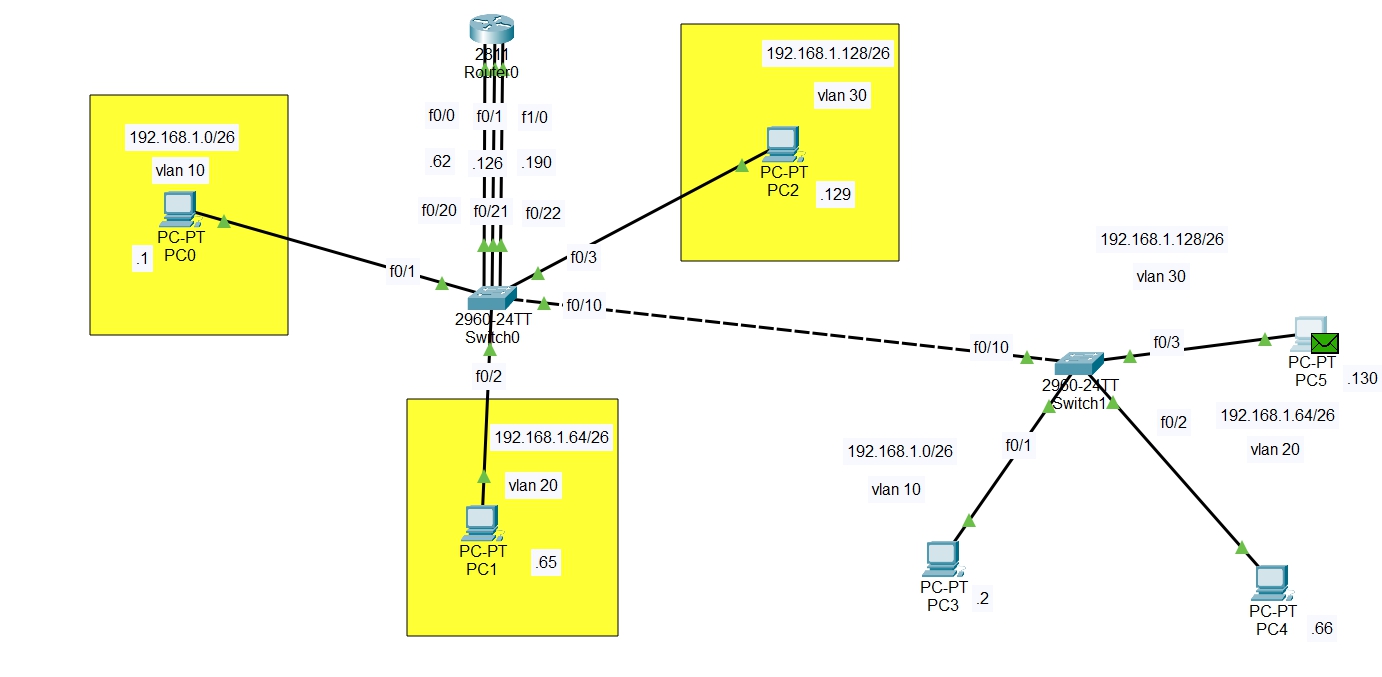

이번에는 하나의 줄만 연결해 보겠다.
switch1의 설정

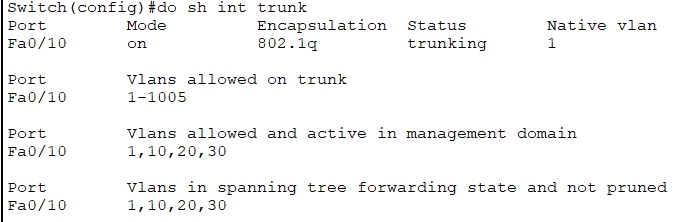

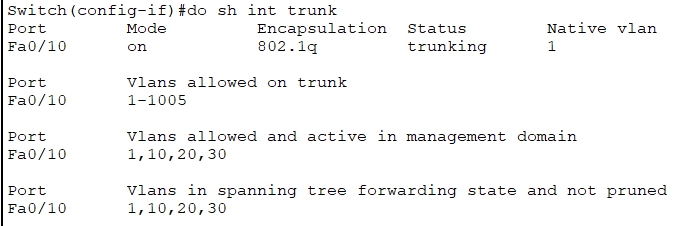

스위치1의 trunking 현황
스위치0의 설정
switch0의 trunking현황
패킷 출발

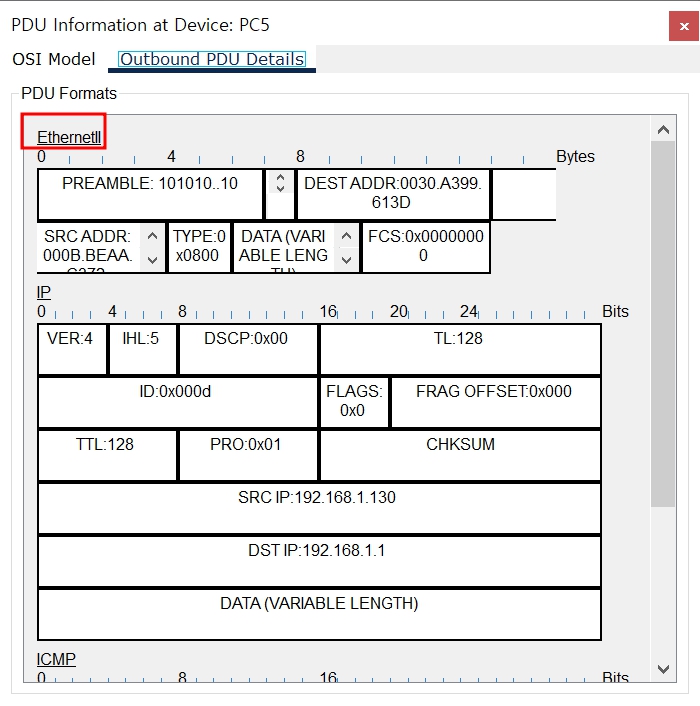

출발하는 패킷의 이더넷 프레임은 "Ethernet II"이다.
패킷이 Switch1에 도착

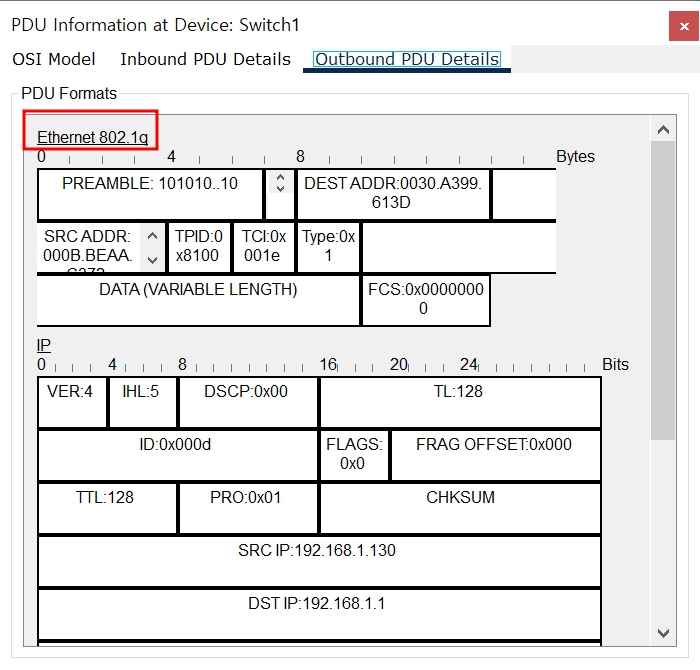

Switch1에서 출발해서 Switch0으로 가는
패킷은 Ethernet Frame은
"EthernetII"가 아닌 Ethernet 802.1q
라고 되어있다.
아마도 trunking을 해서 다음 switch에 패킷을 보낼때
trunking시 수정한 Ethernet Frame의 정보를
가지고 어느 vlan에 속하는지 식별할수
있는거 같다.
결론
trunking을 사용하면 vlan 간의
패킷을 식별하기 위해서
Ethernet Frame을 수정한다.
후기
trunking은 vlan으로 나뉘어진 네트워크의
패킷을 물리연결통로를 통해서
보내야 하는 복잡성을 줄여줄수 있는
기능인거 같다.
https://www.genesys.com/en-sg/definitions/what-is-a-trunk
What is a trunk? | Genesys
A trunk is a communication line or physical link, such as a wire or optical line, designed to carry multiple signals simultaneously.
www.genesys.com
trunking에 대한 자세한 내용은 위의 글을 참고
