[Network] Routing - inter-vlan routing



시나리오 1

오늘의 lab

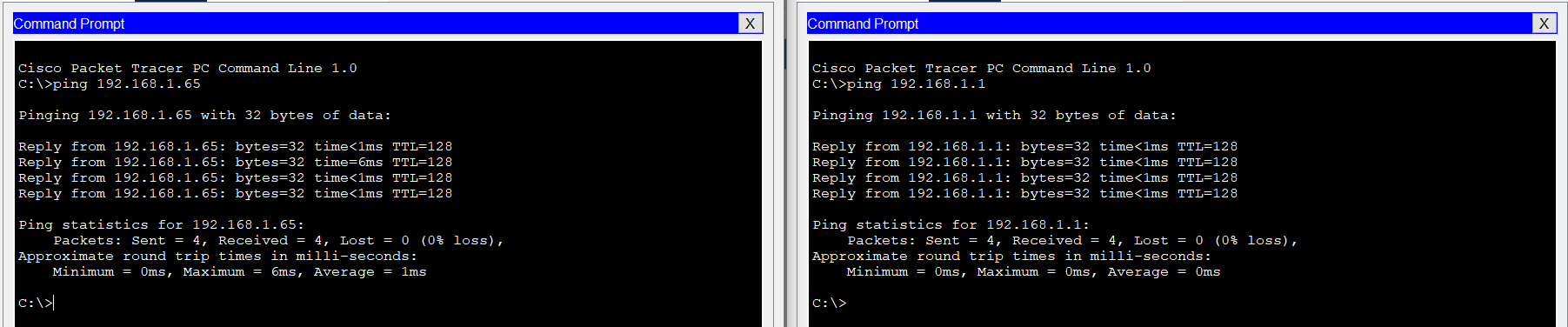

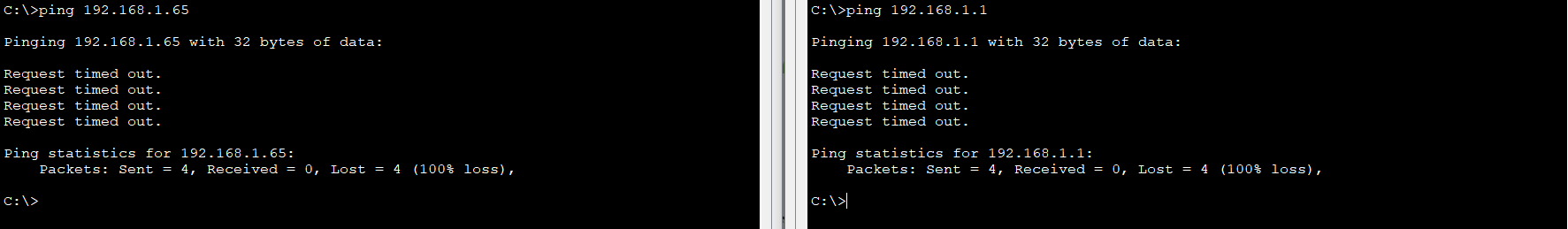

핑테스트 결과











vlan 10

vlan 20

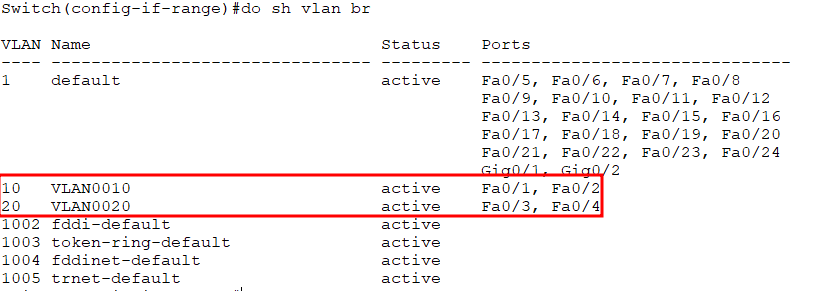

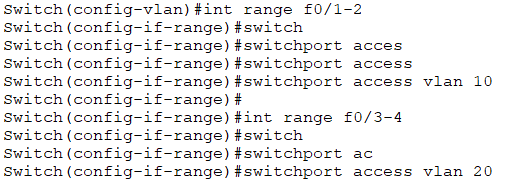

명령어를 입력해서 vlan 생성













f0/1과 f0/2를 vlan 10으로 묶는다.

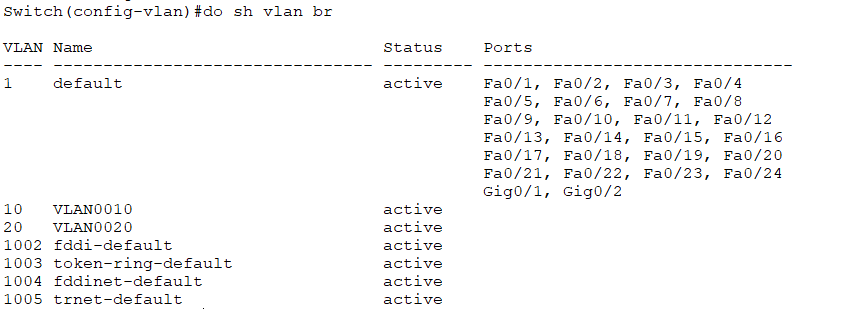

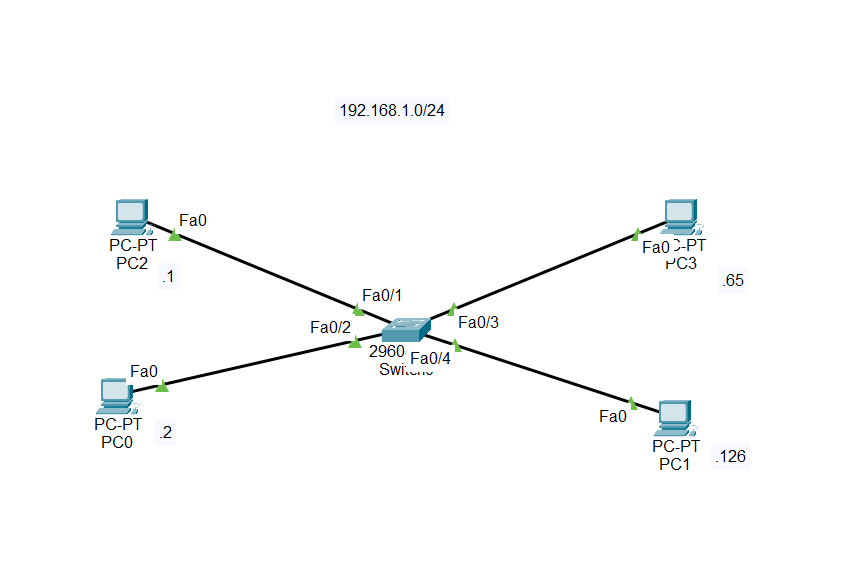

설정이 적용된 상황







모든 호스트가 같은 네트워크 안에 있는데도

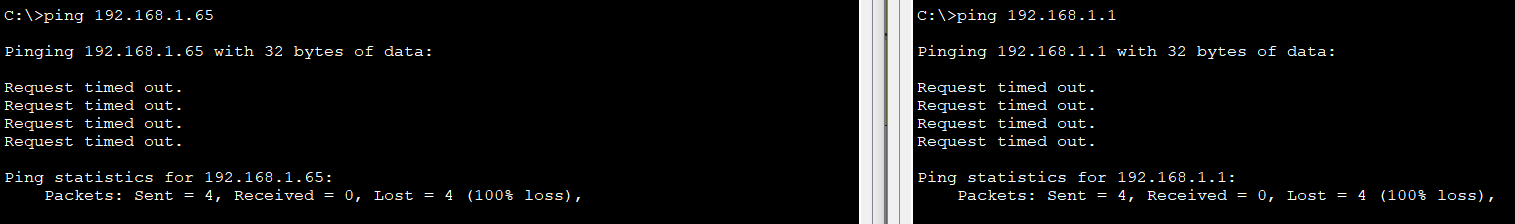

핑테스트 실패







시나리오 2

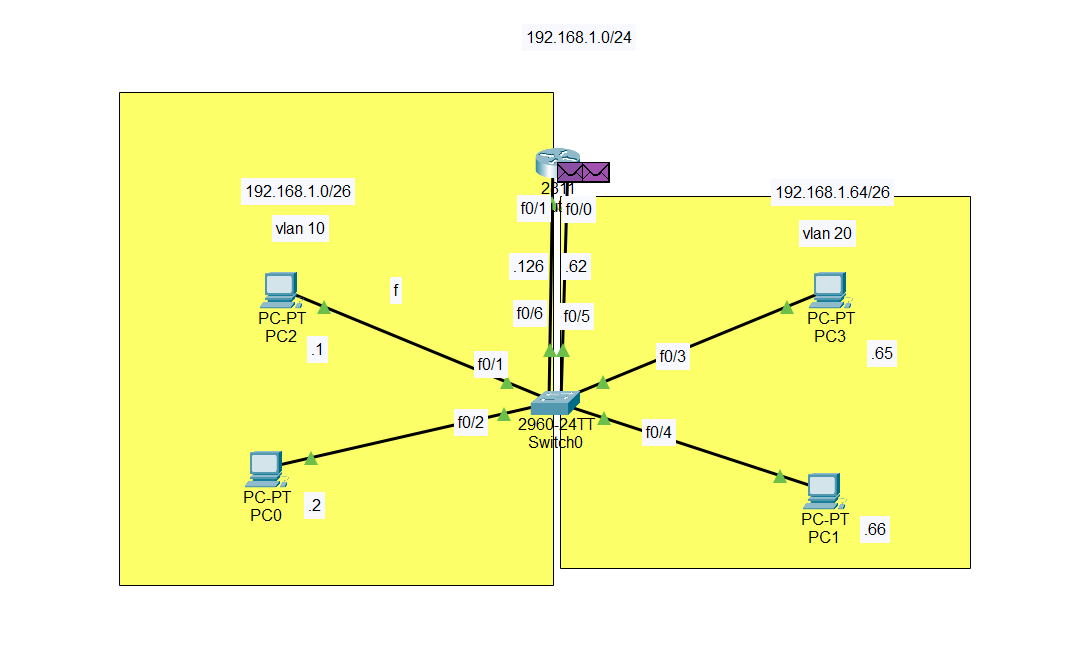

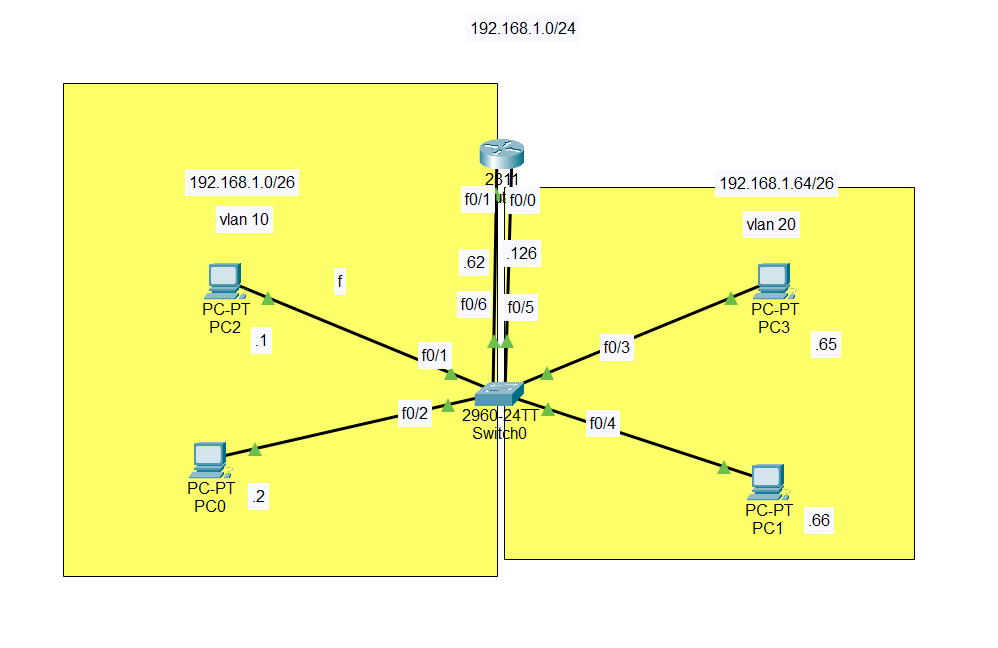

서브넷팅을 하고

vlan 10 이 적용된  호스트들은 router interface 0/1의 192.168.1.62를 게이트 웨이로

vlan 20 이 적용된 호스트들은 router interface 0/0의  192.168.1.126을 게이트 웨이로 설정











여전히 핑테스트 실패









switch의 interface 0/6에 vlan 10 적용





switch의 interface f0/5에 vlan 20 적용

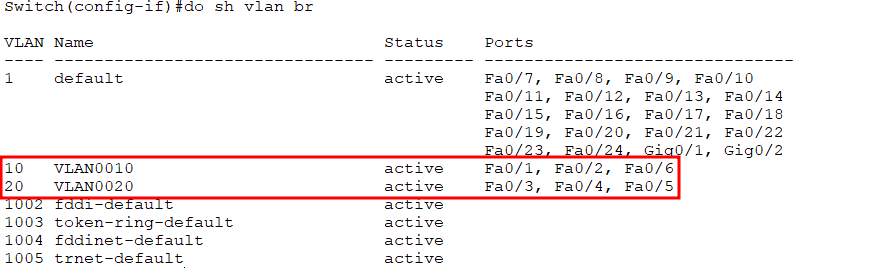

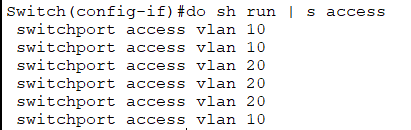

switch의 interface들이 vlan에 적용되어 있는 상황









router의 interface와 연결되어 있는

switch의 interface에 vlan 을 적용시킨 후

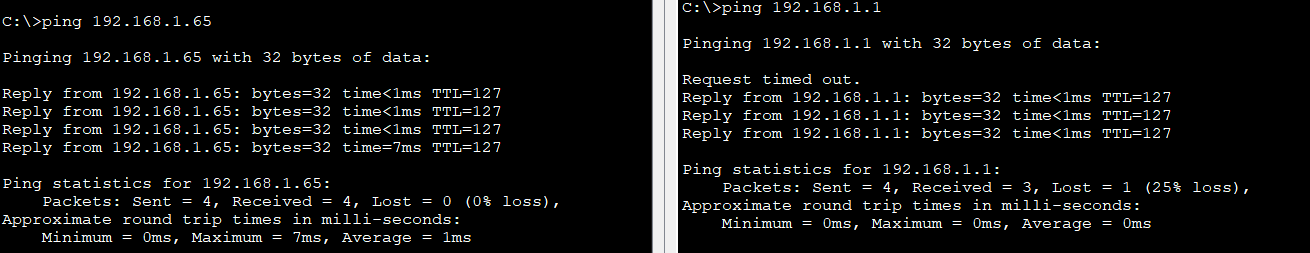

ping test 성공

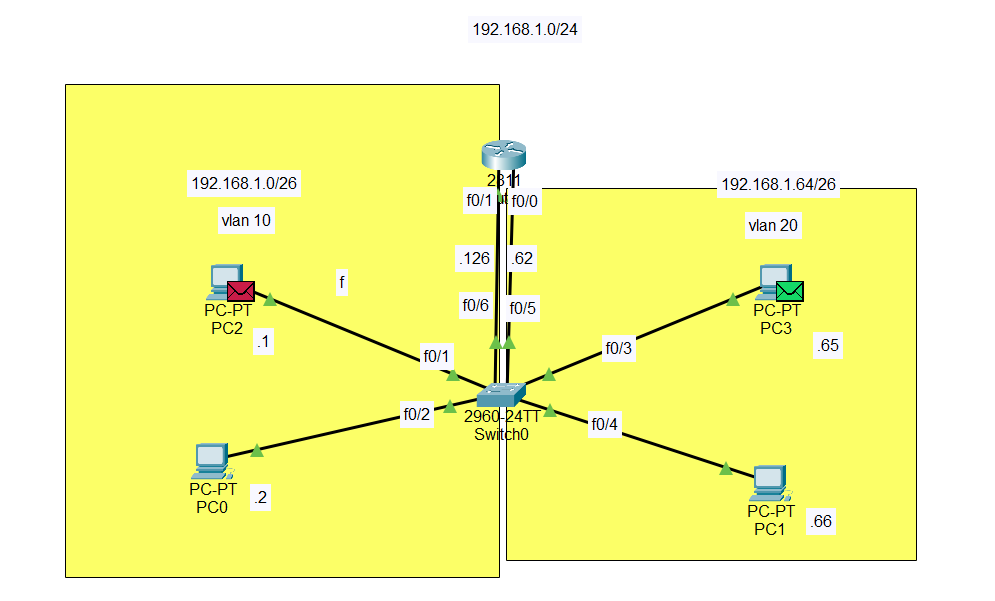

PC2와 PC3에서 패킷 출발

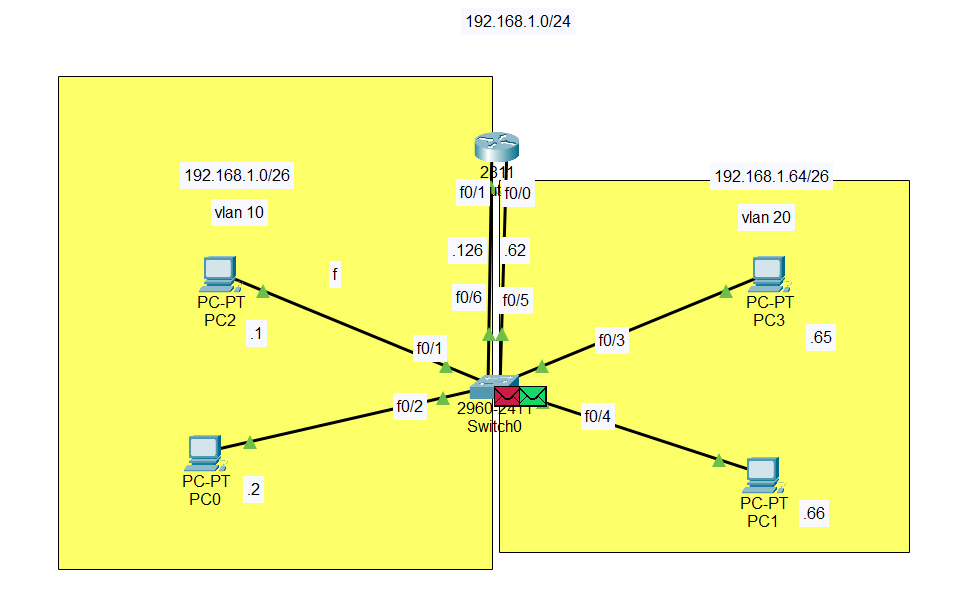

스위치 도착

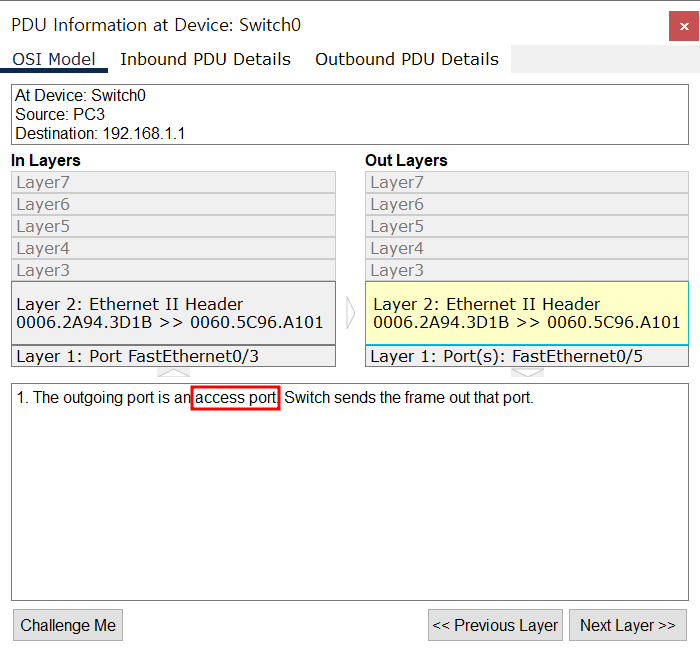

access port로 나간다고 한다.





access vlan으로 설정되어 있다.

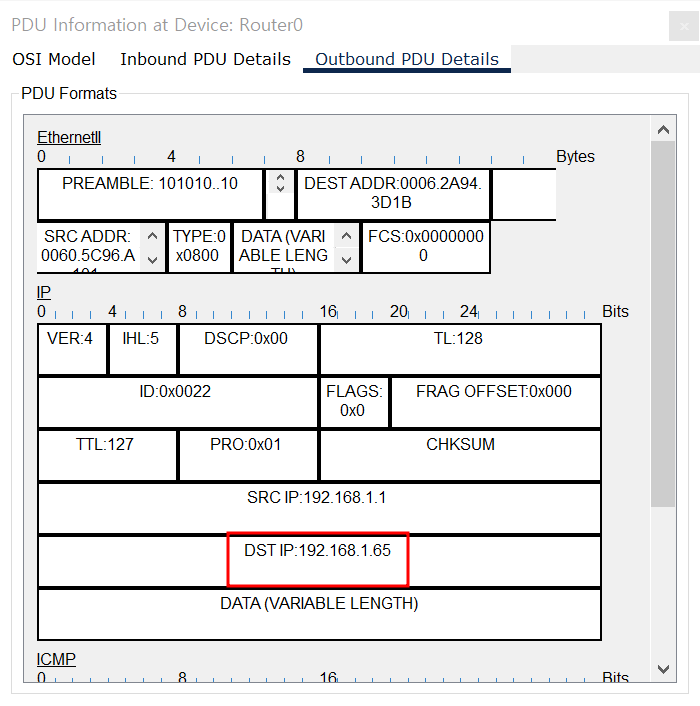

목적지는 default-gateway로 설정되어 있는 router의 interface







router 도착





결론

switch에서 vlan 설정으로 host들을 분리하고

router를 거쳐서 서로 통신할수 있게 할수 있다.







 후기

vlan과 subnetting을 응용해서

host간의 통신 영역을

나눌수 있었다.



subnetting을 하지 않으면 router와 switch사이에

하나의 통로밖에 생기지 못하고,



router의 interface에는 중복된 주소를 할당할수

없다.또한 switch의 interface에도

중복된 vlan을 적용할 수 없으므로,



subnetting을 활용하여 네트워크를 나누어서

router와 switch간의 통로를 2개를

생성함 으로서 문제를 해결할수 있었다.
