[Network] vlan - int vlan

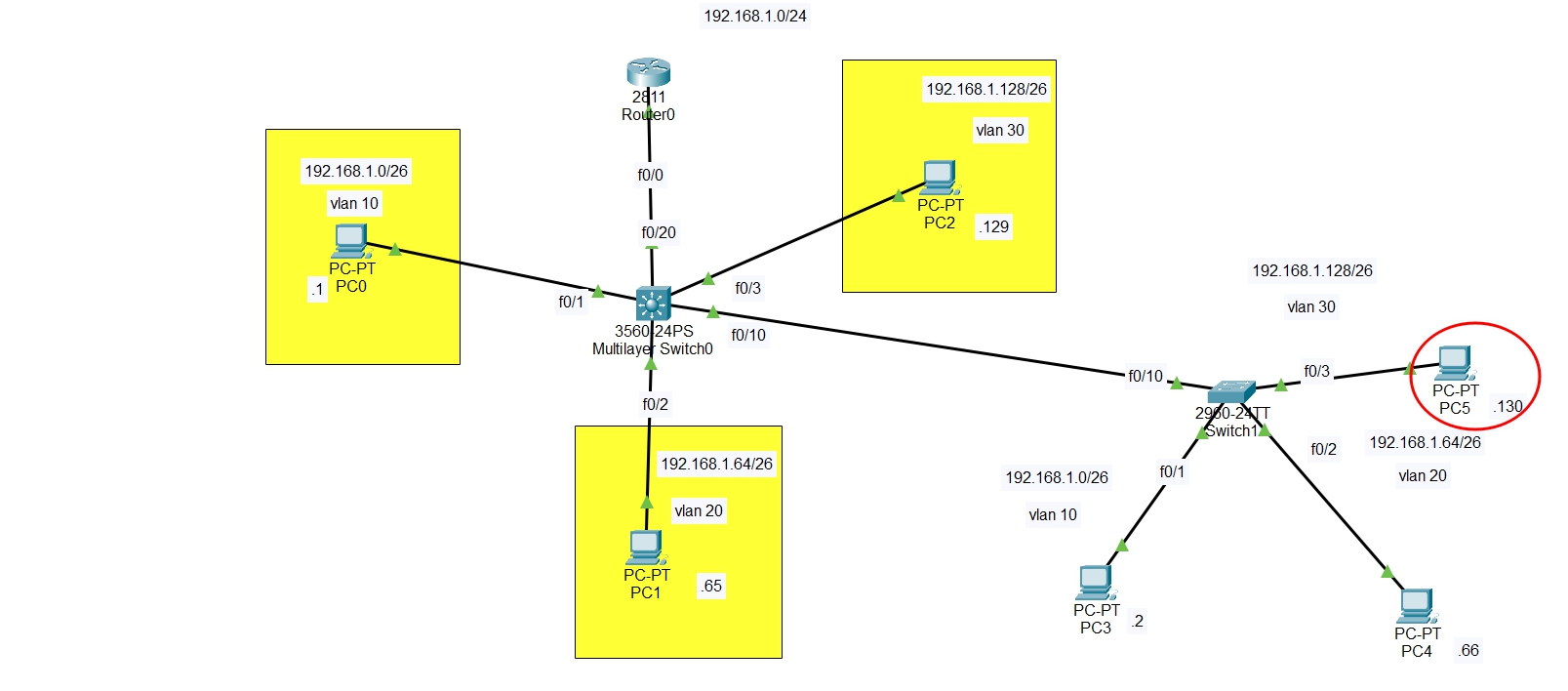

오늘의 lab

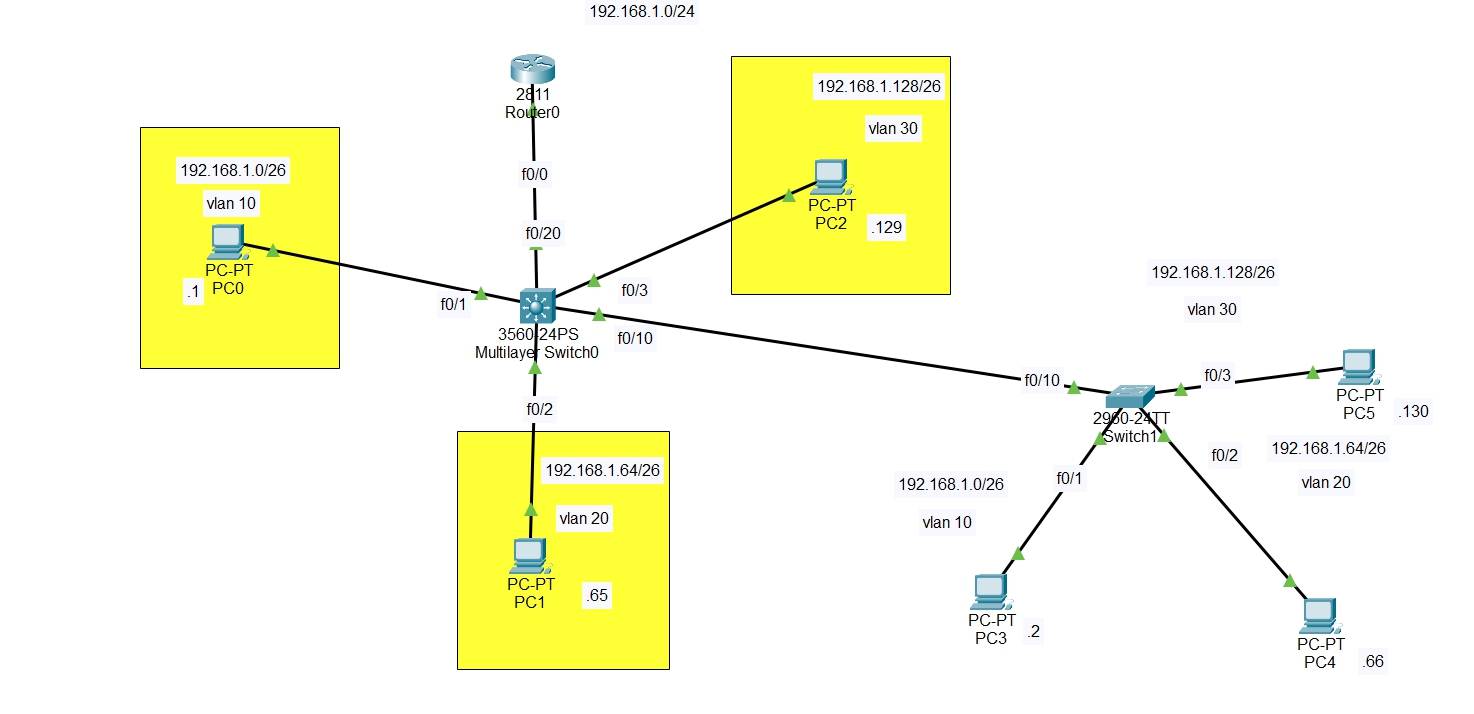

--->Swtich0이 L2 스위치에서 L3스위치로 변경되었다.

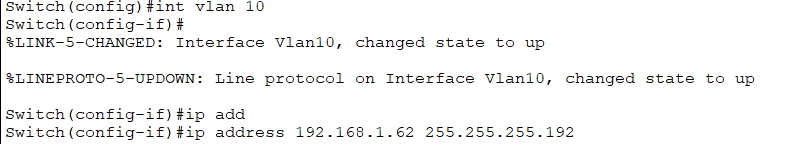

switch0에 vlan 10 생성 및 ip 부여

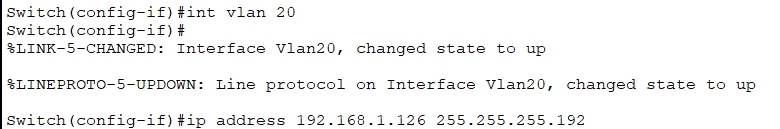

switch0에 vlan 20 생성 및 ip 부여

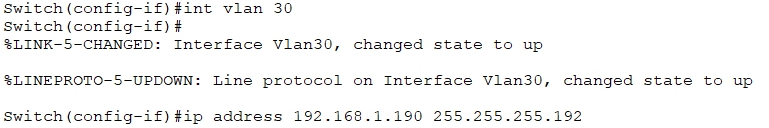

switch0에 vlan 30 생성 및 ip 부여

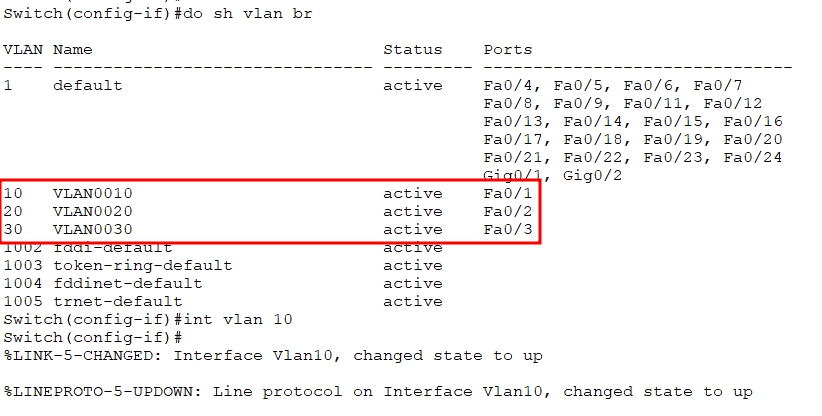

vlan 또한 각각의 대역에 맞는 인터페이스에 적용







int vlan 설정 현황









ip routing 명령어를 입력 해준다.

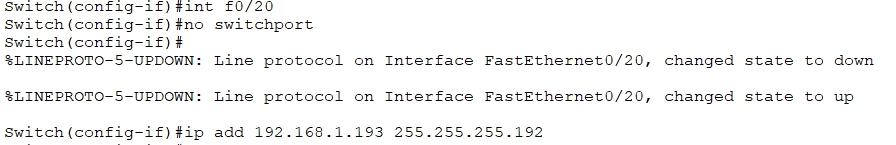

Router0 방향의 인터페이스의 switchport를 비활성화 해주고

ip 할당









Switch0에서 Router0으로 패킷을 보내는 라우팅 설정







Router0에서 Switch0 방향의 인터페이스에 ip 할당







Router0에서 Switch0로 패킷을 보내는 라우팅 설정

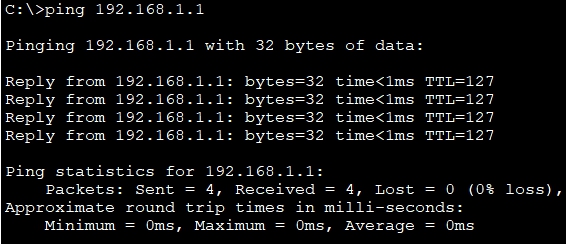

pc5 에서 핑테스트







핑테스트 성공





결론

L3스위치는 Layer3 즉, ip 주소를 가지고 switching을

할수 있어서 ip routing이라는 명령어를 입력해서

router 처럼 라우팅을 할 수 있었다.





후기

L3 스위치를 사용하여 Router에 sub-interface를

설정하지 않고도 다수의 네트워크 대역간의

라우팅을 구현할 수 있었다.
