[Network] vlan - tunking - 2







오늘의 lab

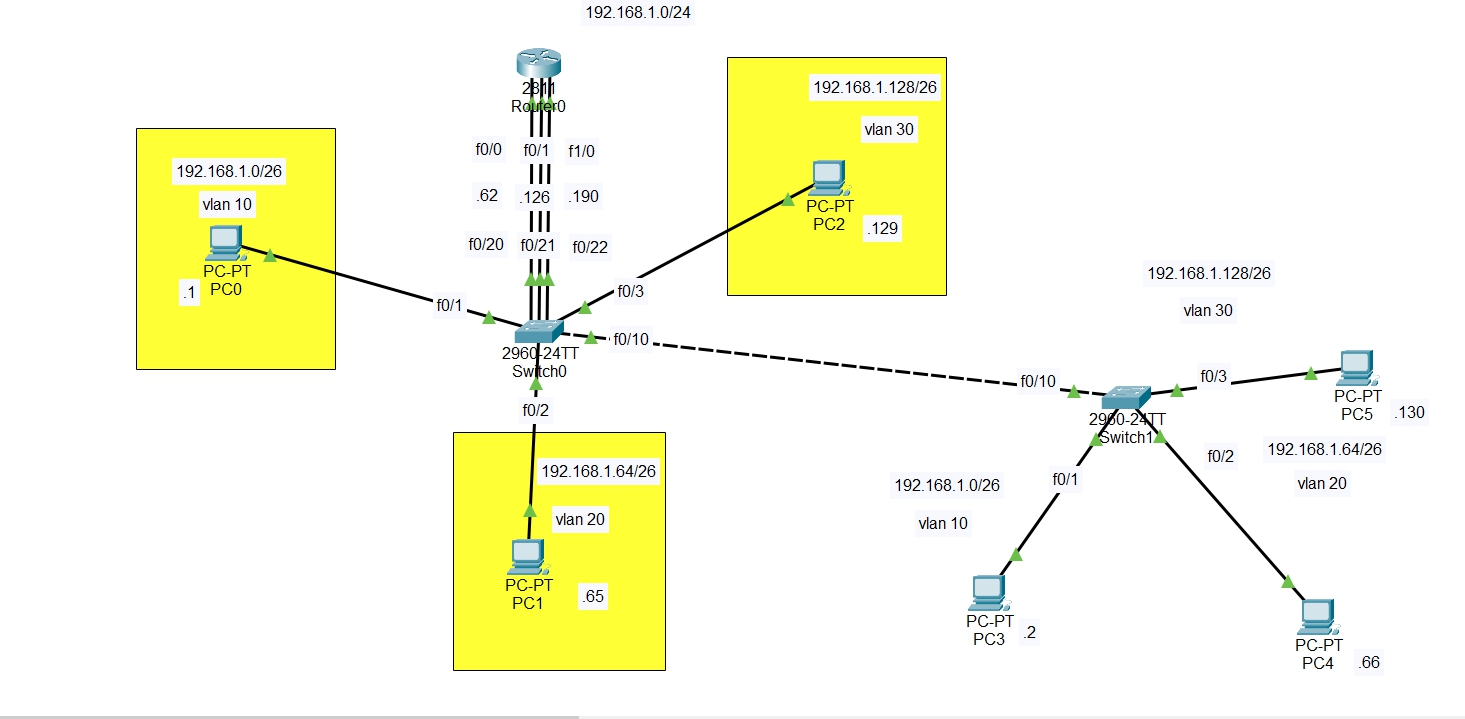

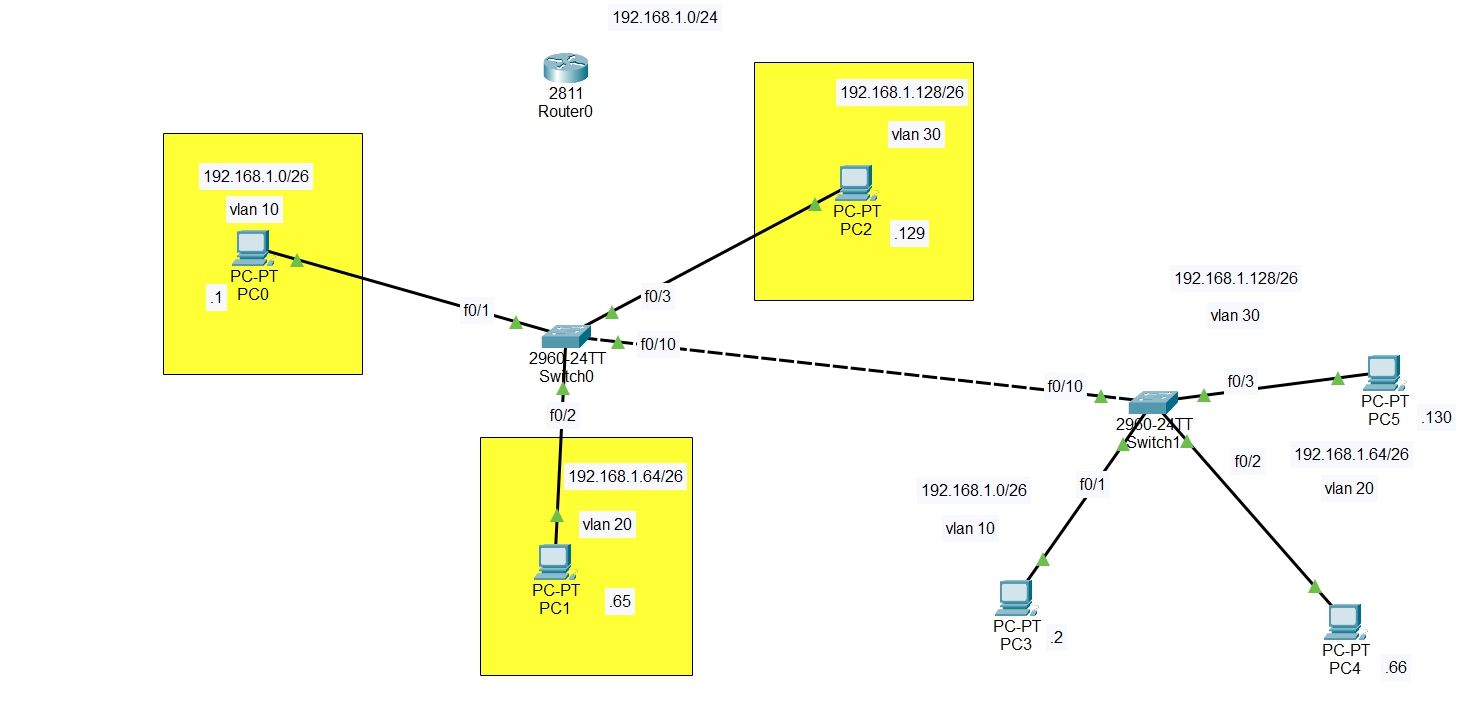

Router0와 Switch0 사이의 선들을 없앤다.











하나의 선으로 연결







Switch0의 f0/20을 trunk 모드로 변경







Router0에 sub-interface를 설정

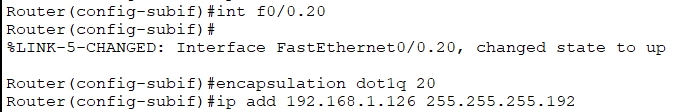

Router0에 sub-interface를 설정

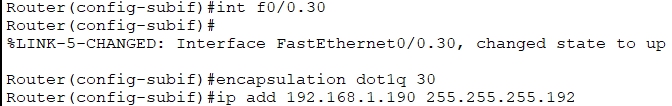

Router0에 sub-interface를 설정

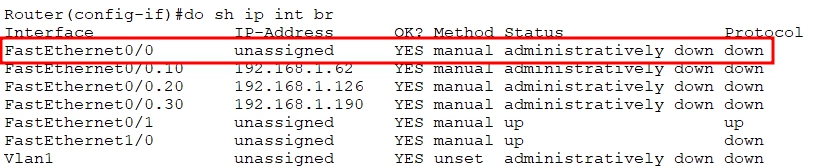

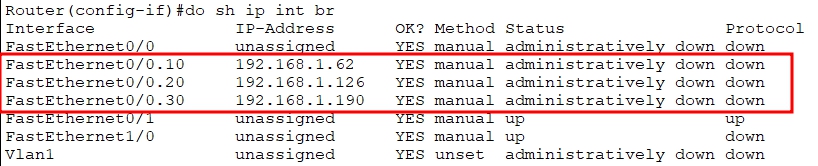

Router0의 sub-interface현황

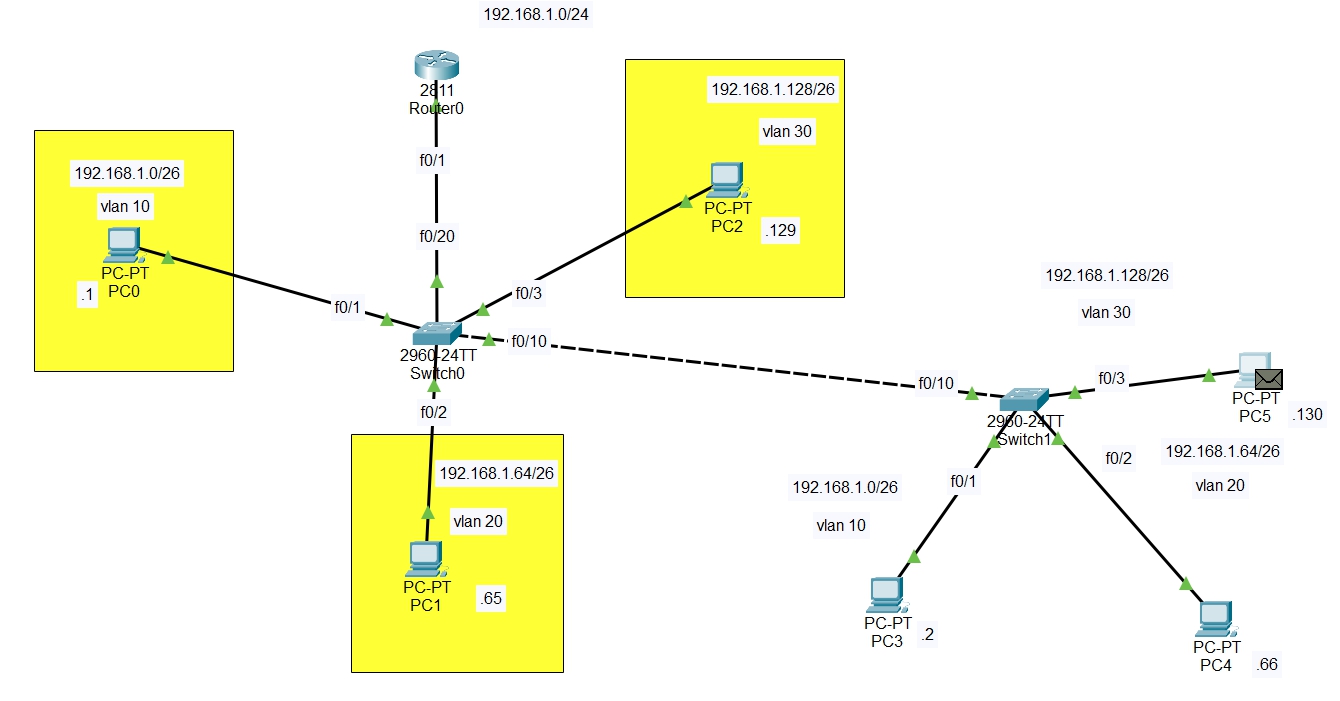

pc 5에서 핑테스트

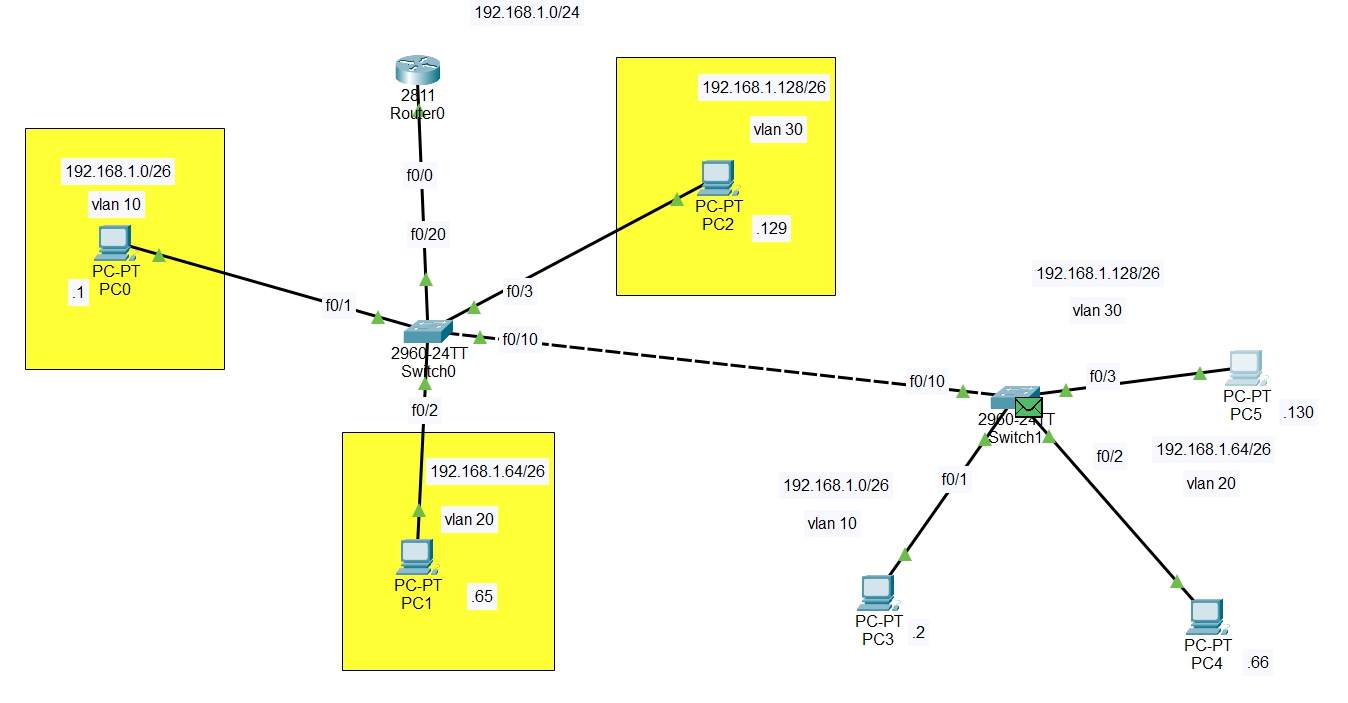

패킷 출발

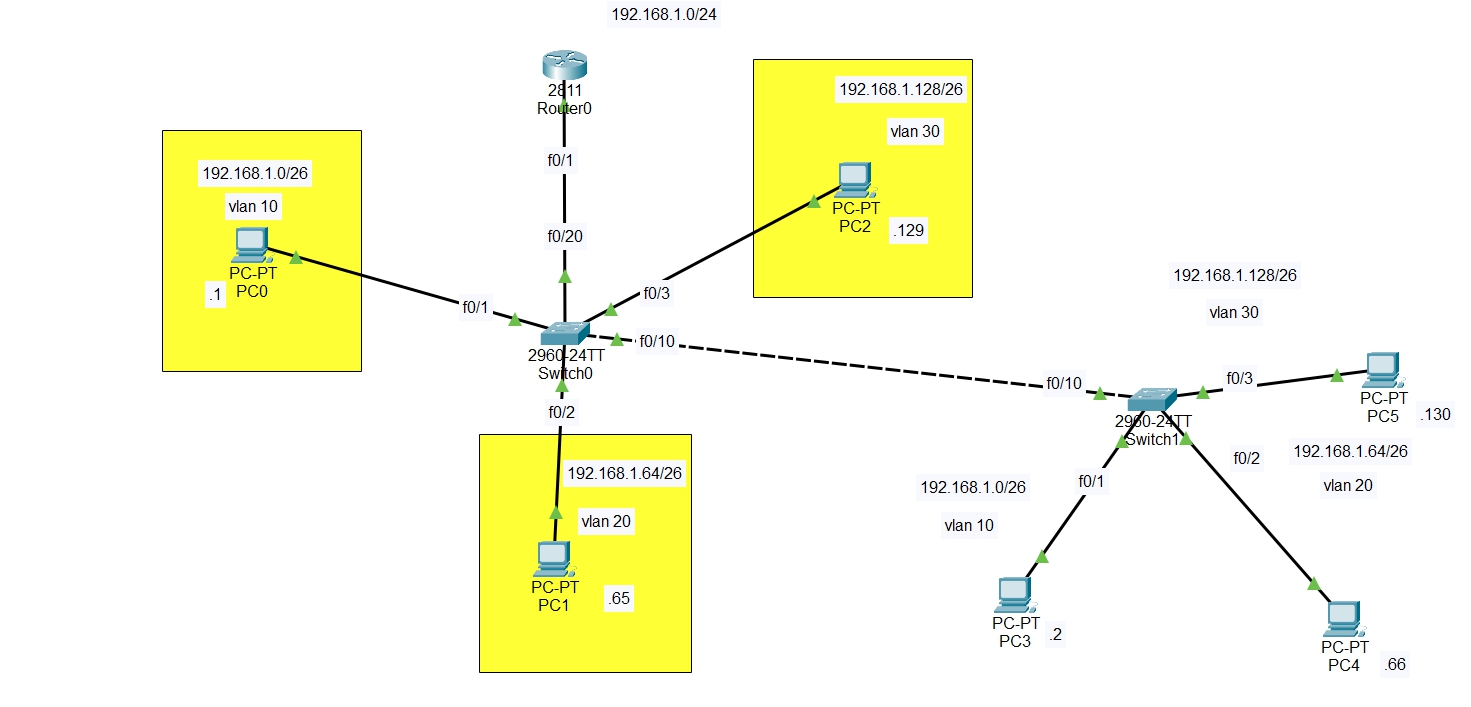

Switch1에 도착

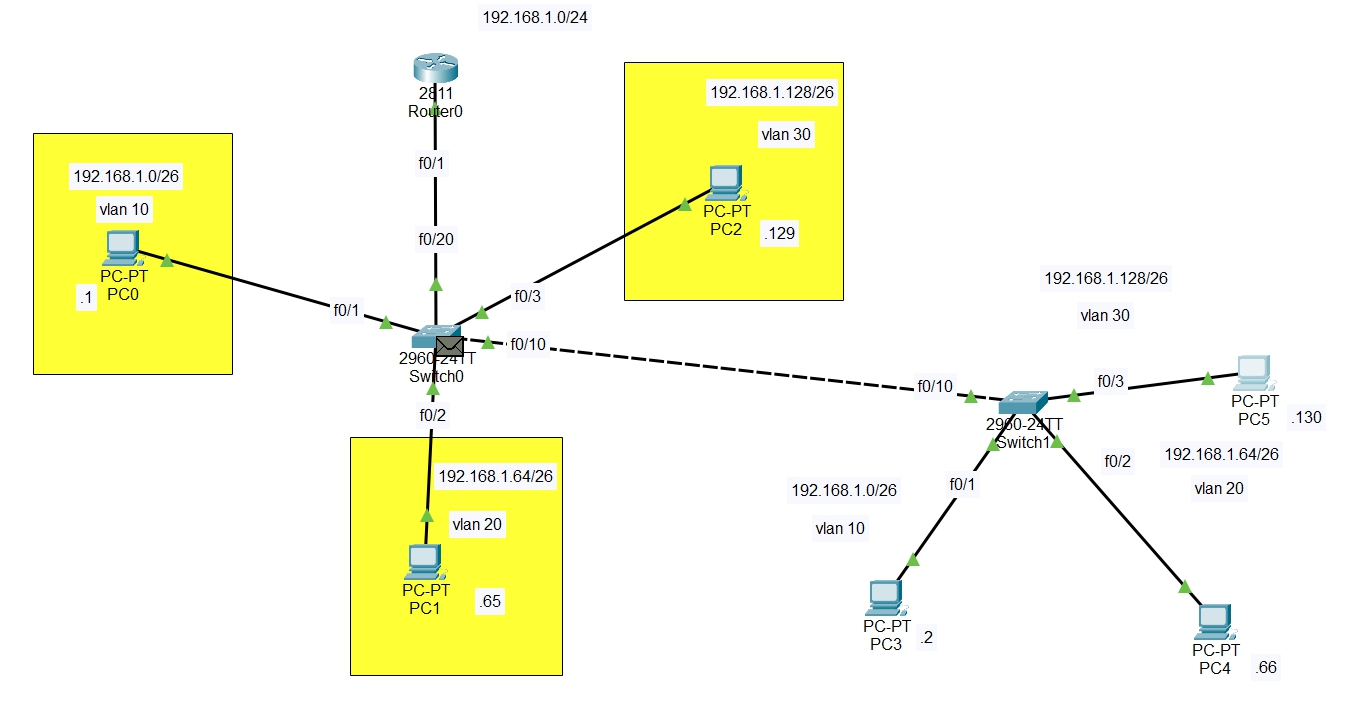

Switch0 도착

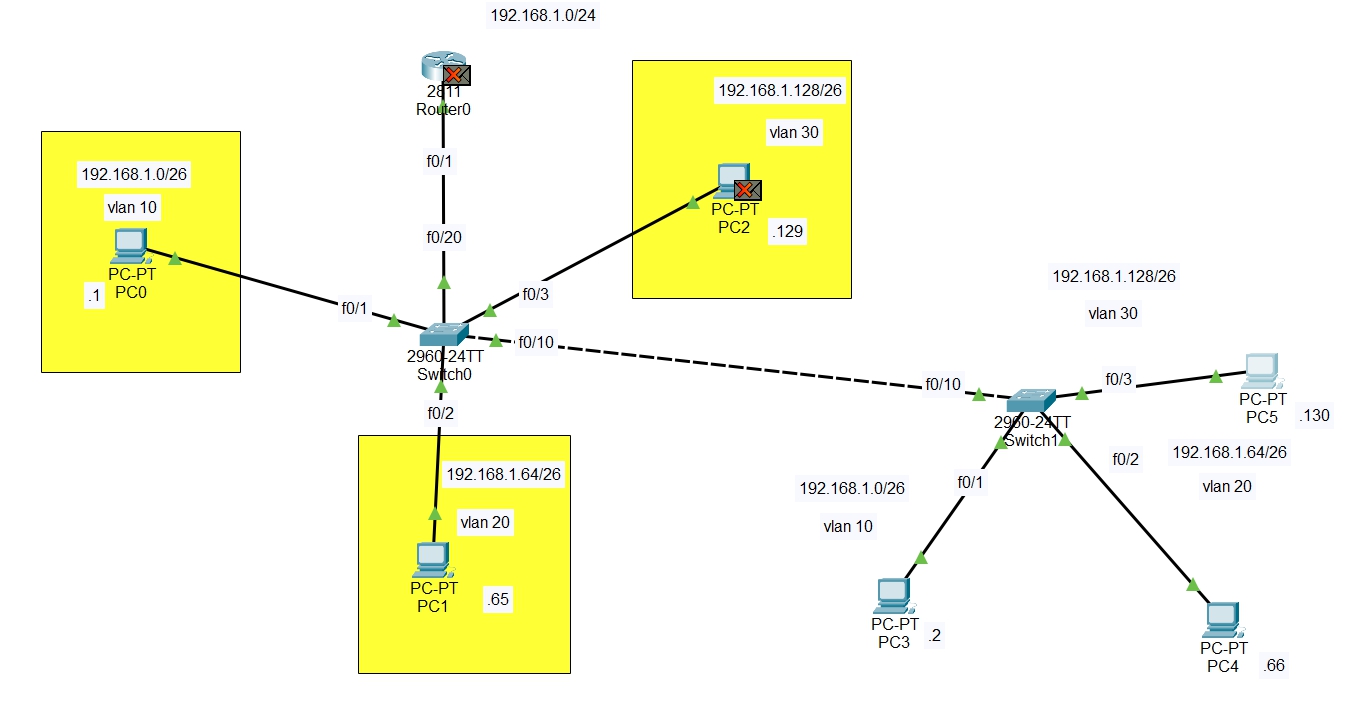

Router0 도착

---> 문제 발생

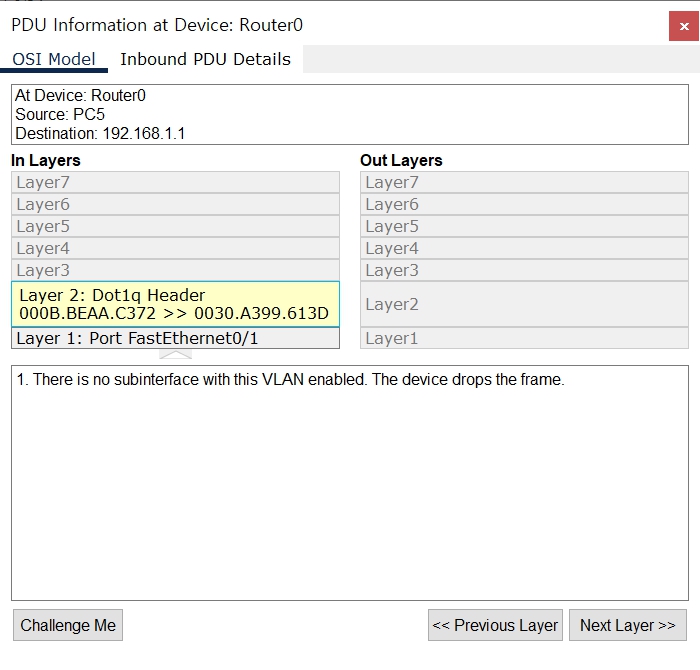

Router0에 sub-interface가 없다고 한다.









sub-interface들은 f0/0에 설정이 되어있는데

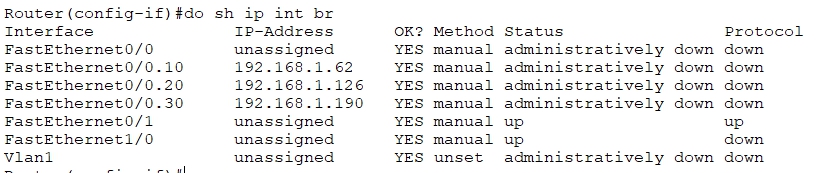

f0/0 인터페이스가 켜져있지 않다.





sub-interface도 꺼져있다.

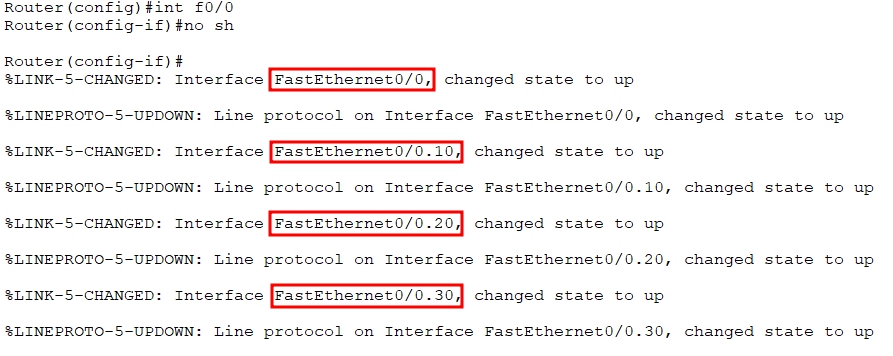

interface f0/0을 켜주니 sub-interface도 같이 켜진다.







다시 핑테스트







패킷 출발







Switch0 도착









Switch0  도착













Router0 도착













Switch0 도착

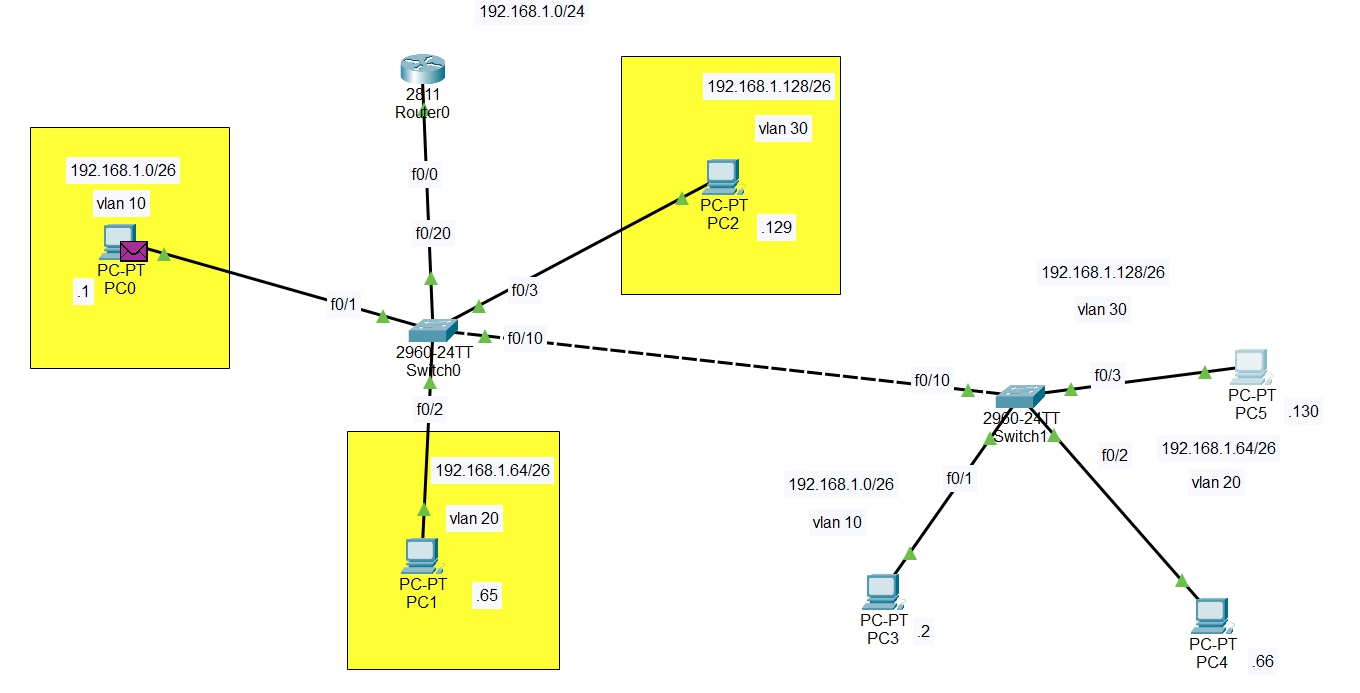

pc0 도착









결론

router의 인터페이스에 sub-interface를 설정해 줄때

해당 인터페이스를 켜주지 않으면은

패킷을 받을수 없다 .





후기

sub-interface를 활성화 하려면

해당 sub-interface가 속한

인터페이스를 켜주어야 한다.

하나의 인터페이스에 sub-interface를

설정해 주어서 다수의 네트워크의

패킷을 받을수 있다.
